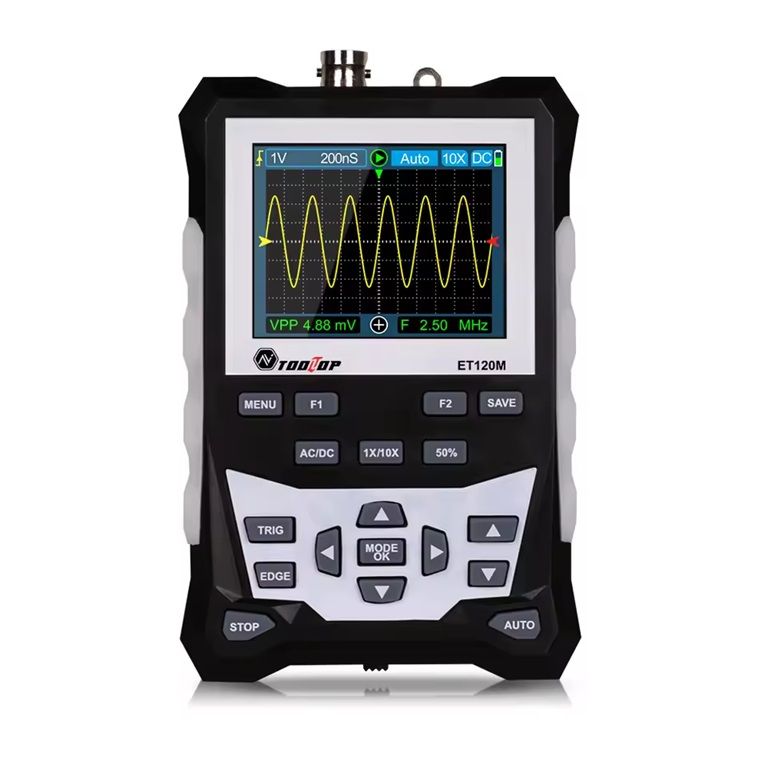

Портативний цифровий осцилограф TOOLTOP ET120M, 120 МГц 500 MSps, генератор сигналу

Портативний багатофункціональний цифровий осциллограф з акумулятором

Осцилограф цифровий портативний з акумулятором TOOLTOP ET120M, 120 МГц 500 MSps з генератором сигналу - це універсальний, дуже практичний, економічний ручний осцилограф для індустрії технічного обслуговування та радіоаматорів з частотою дискретизації в реальному часі до 500 MSps.

З функцією повного запуску (одиночний, нормальний, автоматичний), він може бути використаний вільно як для періодичного аналогового сигналу, так і для неперіодичного цифрового сигналу. Вбудований модуль захисту від високої напруги може витримувати до 400 Вольт безперервної напруги.

Щуп з дільником 1:10, що йде в комплекті, дозволяє приводити високу напругу до діапазону вимірювання осцилографа і не турбуватися про вигорання осцилографа, викликаного високою напругою. Прилад виводить зображення форм сигналів на РК-дисплей високої чіткості з 2,4” діагоналлю та роздільною здатністю 320*240 пікселів. Дана роздільна здатність досить велика для компактного дисплея розміром 2,4 дюйми.

Надзвичайно зручна та швидка функція зберігання сигналів на вбудовану пам'ять, яка може зберігати до 2500 зображень форм сигналів. Процес зберігання простий та швидкий, зберігає форму сигналу у будь-який час та в будь-якому місці. Вбудований літій-іонний акумулятор високої якості 3000 мАг може використовуватися безперервно протягом 6 годин при повній зарядці. Час зарядки триває близько 3 годин.

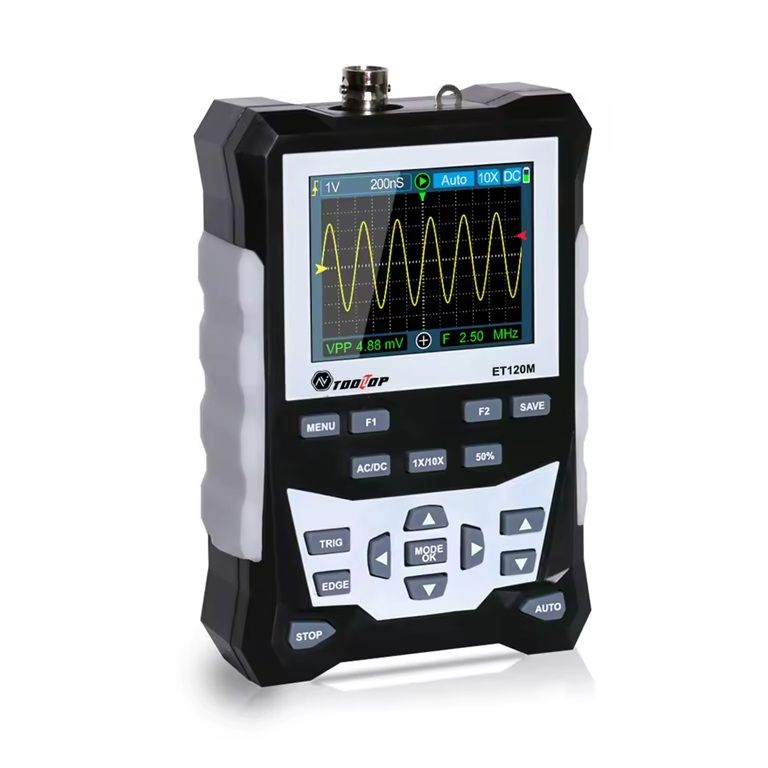

Корпус протиковзкий, протиударний та з високою діелектричною здатністю, м'якою текстурою. Такий компактний корпус зручний та ергономічний. Внизу пристрою знаходиться механічний вмикач живлення. Зверху розташовані, BNC роз'єм для підключення щупа і контакт виходу генератора сигналу (калібратор).

Даний генератор, в першу чергу, потрібен для калібрування схеми компенсації паразитної ємності щупа, яка знаходиться в самому щупі. Дане калібрування виконується з увімкненим дільником 1:10, і, обертаючи будівельний резистор біля роз'єму BNC щупа, треба досягти максимально прямокутного сигналу (на фронті та спаді).

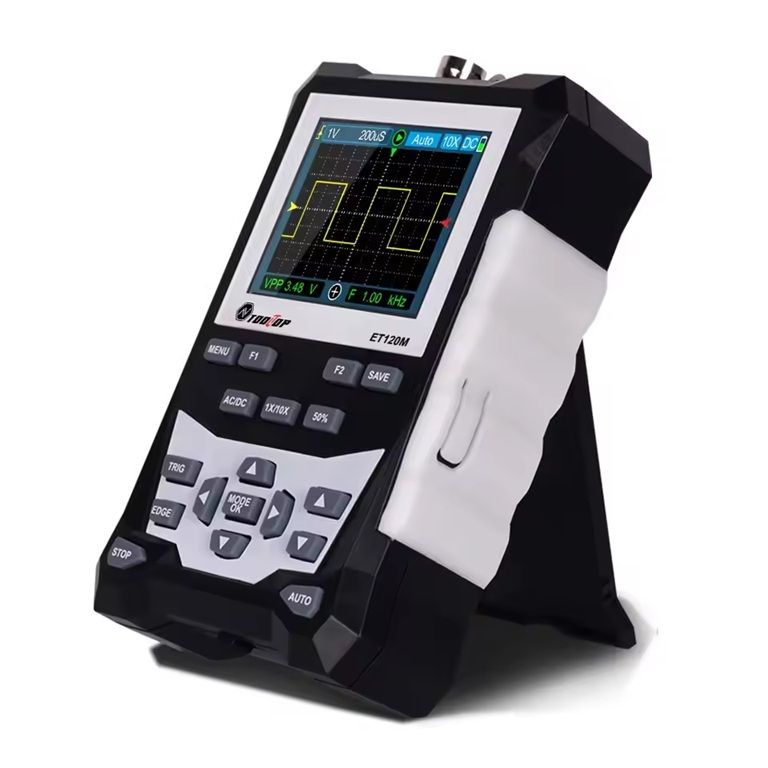

Осцилограф TOOLTOP ET120M – це універсальний багатофункціональний портативний прилад, який підходить для робіт ремонтних груп на виїздах, сервісів і для радіоаматорів-початківців, так як ціна досить не висока. Компактні розміри дозволять зручно помістити прилад на робочому місці із застосуванням розкладної ніжки ззаду корпусу. Смуга пропускання 120 МГц, достатня для вирішення більшості сучасних завдань як любителів, так і професіоналів.

Прилад був перевірений, та обраний нашими інженерами, як модель, з найкращим співвідношенням ціна/якість/характеристики. Рекомендуємо і Вам переконатися в цьому!

Основні особливості

• Точний контрастний екран 320 х 240 LCD, на якому добре видно зображення.
• Пропускна здатність 120 МГц та частотою вибірки 500 MSps.

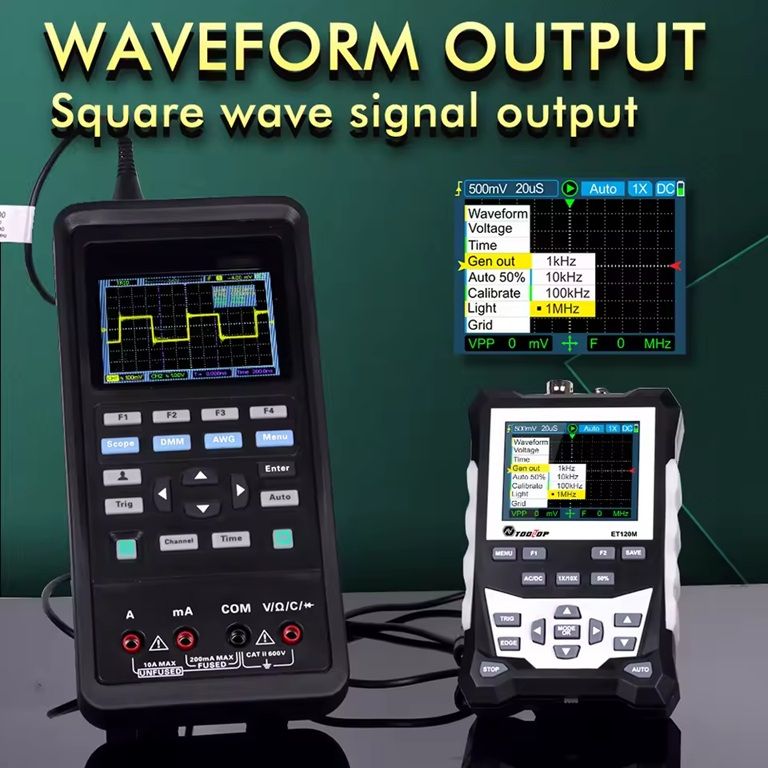

• Генератор прямокутного сигналу: 1 кГц, 10 КГц, 100 КГц, 1 МГц.
• 12 видів вимірювання параметрів: Vpp, Vrms, Vavg, Vp, Vmax, Vmin, F, T, T+, T-. Du +, Du-.
• Три режими сканування: автоматичні, нормальні та одиночні.

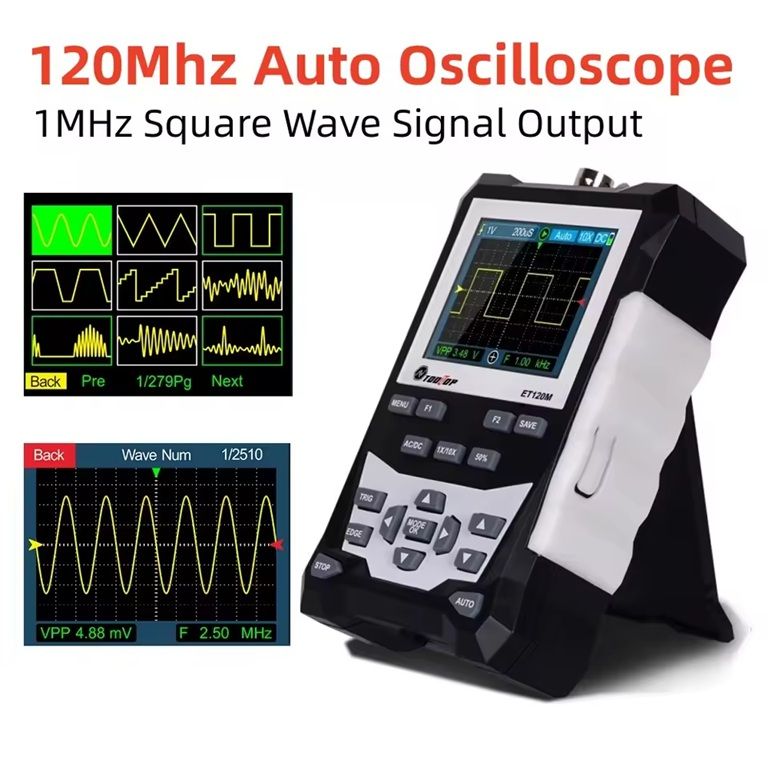

• Може зберігати 2500 осцилограмів, підтримує перегляд.

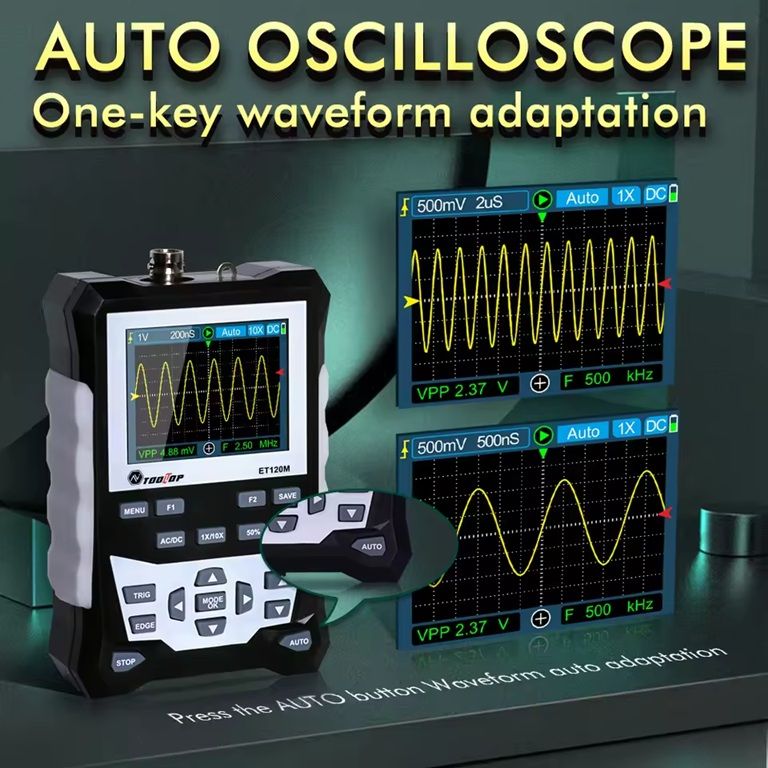

• Параметри хвильової форми, такі як база часу, амплітуда та нахил тригера можуть бути встановлені автоматично.
• Силіконовий захист по обидва боки корпусу.
• Компактні розміри та невелика вага приладу.

Технічні характеристики

• Матеріал корпусу: ABC пластик+силікон.
• Дисплей: 320 х 240 LCD 2,4” дюйми.
• Імпеданс: 1:1 (без дільника щупа) 1М Ом, 1:10 (з дільником щупа) 10М Ом.
• Пам'ять осцилограм: 2500 зображень.
• Температура експлуатації: 0 - 40 °С.
• Вологість експлуатації: до 75% RH.
• Вертикальна роздільна здатність: 8 біт.
• Вертикальна точність: +/-(5% до 0.2div).
• Точність напруги: 10%.
• Точність: 1%.
• Рівень тригера: В/-3.8div (0.1div за крок).
• Тригерна позиція: В/- 6div (0. 1div за крок).
• Діапазон баз часу: 6ns/div, 50s/div.
• Режим сканування: авто, одиночний, нормальний.
• Живлення приладу: вбудований LiIon акумулятор ємністю 3000мАч.
• Розміри: 190 х 140 х 45 мм.
• Вага осцилографа: 180 грам.

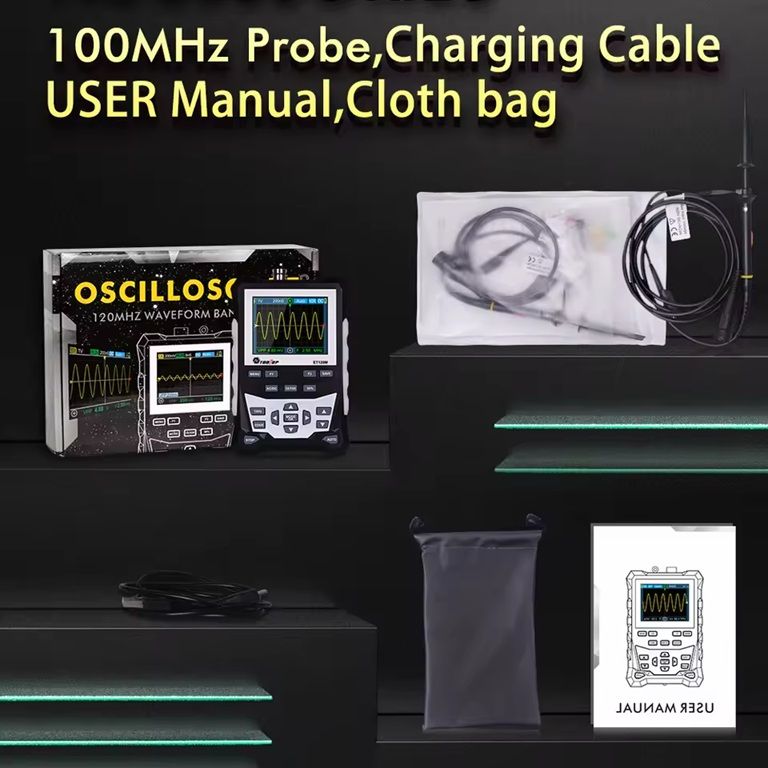

Комплектація

• Осцилограф TOOLTOP ET120M – 1 шт.
• Вимірювальний щуп – 1 шт.
• USB кабель для зарядки - 1 шт.
• Чохол для носіння та зберігання - 1 шт.
• Посібник користувача (англ.) – 1 шт.

Увага! USB зарядний блок до комплекту не входить і може бути доукомплектований за вашим бажанням. У разі потреби - вкажіть про це у примітці до замовлення.
