Магнітна котушка реле для вимкнення генератора Gangkoo HH52p

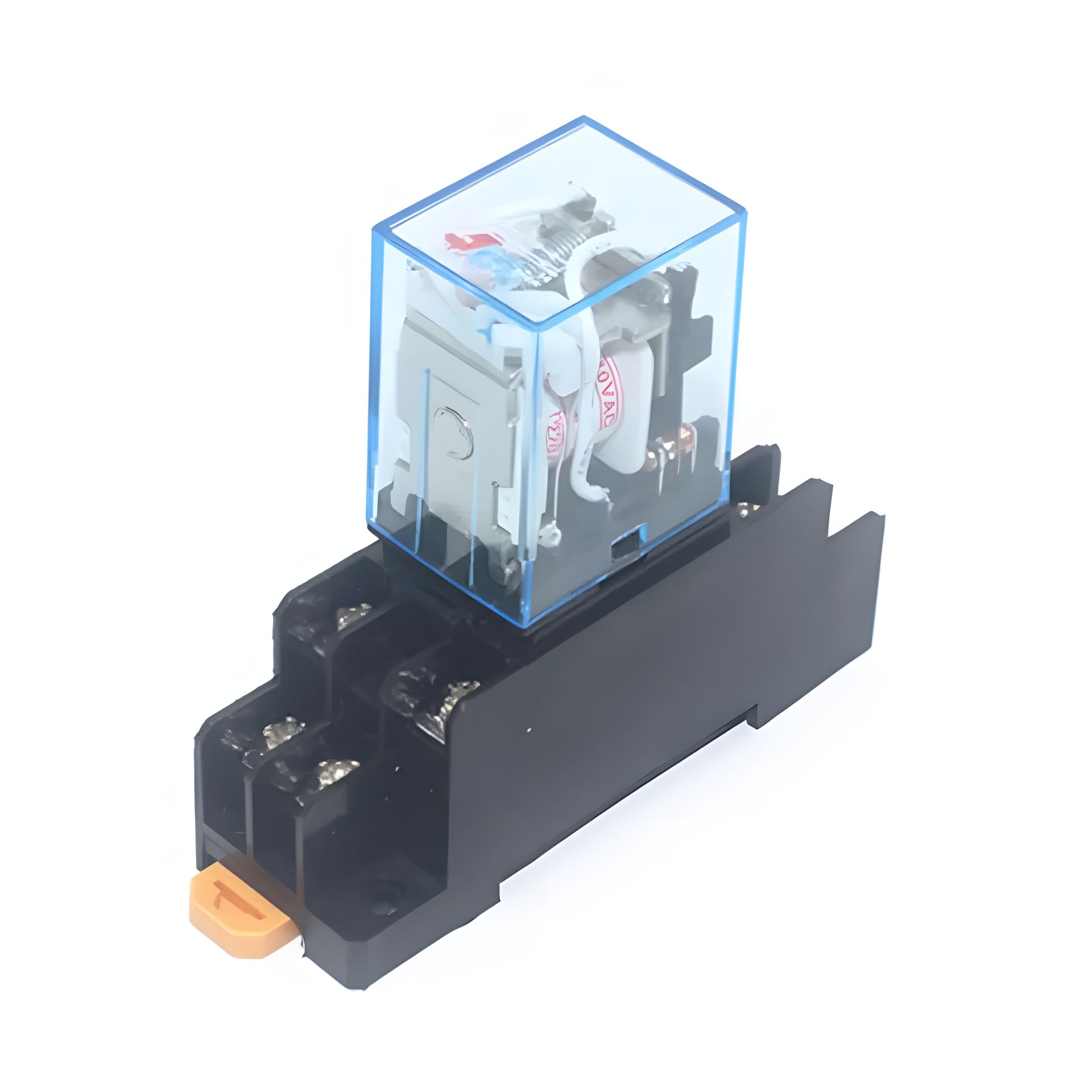

Реле для вимкнення генератора Gangkoo HH52p.

Якісний Китай. Модель MY2p HH52p.

Реле перемикання. На din-рейці.

Приминання будь-яке та різне.

Вага 55 грамів.

Розмір: 23*76 мм. Глибина 66 мм

Вольтаж для АС 220 вольтів.

Поштова скринька + 10 грн.


Як підключити без до генератора без стартера?

Провід від АС 220 заводити на контакти "13" та "14+".

Для цього потрібно мати АВР 220 вольт, додатковий вимикач після АВР.

Провід 2 жили від реле та вимикача до пускової кнопки генератора.

Знімаємо кришку генератора. До пускової кнопки підходить 2 дроти. Той, що здвоєний і йде до агрегатів двигуна - не чіпаємо.

Як правило, знімаємо верхній провід, який іде до панелі управлінь, він і є "заземленням", яке замикає (вимикає) генератор.

Цей провід ми й ставимо у розрив. Сигнал проходить через наш вимикач та реле.

У реле ми дві жили підключаємо на контакти "9" та "5" або "12" та "8".

Навіщо потрібен додатковий вимикач після АВР? У разі запуску генератора, коли в мережі є струм.

Як користуватись? Ситуація: струму у мережі немає. У Вас включений вимикач після АВР, який підживлений від міської мережі.

Положення пускової кнопки генератора значення не має, оскільки ланцюг розірвано. Запускаєте генератор. Опускаєте кнопку пуску в нижнє положення. Це обов'язково, щоб генератор вимкнувся, як з'явиться мережа.

Коли мережа з'являється, на реле, контакти "5" та "9" замикаються, сигнал пішов на вимикач, і генератор вимкнувся.

Залиште Нам позитивний відгук, якщо наш особистий досвід та порада Вам пригодилась!
