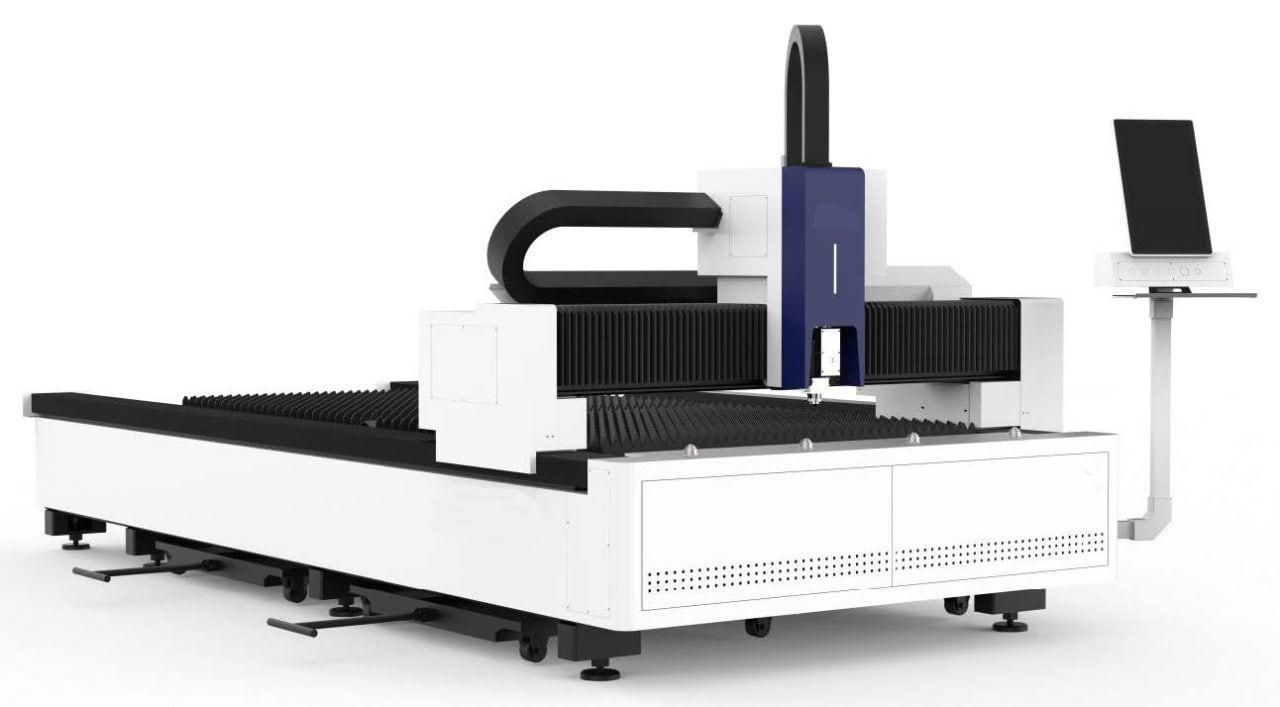

Лазерний верстат для різання листа MAST ML-3015/3

Лазерний верстат для різання листа MAST ML-3015/3 – це сучасне промислове обладнання для швидкісного, високоточного розкрою листового металу за допомогою оптоволоконного лазера потужністю 3 кВт. Робоча зона 3000х1500 мм дозволяє працювати зі стандартними листами без попереднього розрізання, а портальна конструкція забезпечує стабільну точність різання по всій площині та високу динаміку при складних траєкторіях. Лазерне джерело Raycus генерує стабільний, концентрований промінь високої щільності і має малу зону термічного впливу, що дає чистий різ без перегріву і деформації металу. Лазерна ріжуча головка Raytools BS03K-CAT з автофокусом і безконтактним датчиком висоти забезпечує високу якість і продуктивність різання та стабільну роботу навіть при нерівностях листа.Цей верстат лазерної порізки металу використовує систему числового програмного керування Cypcut2000E, розроблену спеціально для потужних лазерних комплексів. Високошвидкісний обмін даними забезпечує миттєву синхронізацію і плавний рух осей, що дозволяє з високою точністю вирізати складні контури. Підтримка CAD/CAM програм дає можливість легкого програмування та швидкого переналаштування між замовленнями. Автоматична оптимізація креслень пришвидшує підготовку виробництва, а оптимізація позиціонування деталей зменшує відходи матеріалу і собівартість виробництва. Завдяки серводвигунам і драйверам HCFA, лінійним напрямним HIWIN та косозубій рейці-шестерні YYC Тайвань верстат забезпечує високу точність позиціонування, плавне та стабільне переміщення осей і надійну роботу навіть при високошвидкісному різанні складних контурів.Технічні характеристики лазерного верстата для різання листа MAST ML-3015/3Робоча зона3000х1500 ммЛазерне джерело3000 ВтВихідна потужність1000-3000 ВтВхідна потужність220В/380В/50Гц/60АМаксимальна швидкість різання50-60 м/хвМаксимальна швидкість холостого руху80 м/хвПрискорення0,8 gТочність позиціонування±0,03 ммТочність повторного позиціонування±0,03 ммПереваги лазерного верстата для різання листа MAST ML-3015/3Оптоволоконне лазерне джерело Raycus потужністю 3000 ВтЛазерна головка Raytools BS03K-CAT з автофокусом та інтелектуальним налаштуванням висотиРозроблена для високошвидкісного лазерного різання система ЧПК Cypcut2000EСерводвигуни і драйвери HCFA (Японія): вісь Х – 850 Вт, вісь Y – 850 Вт, вісь Z – 400 ВтЛінійні напрямні HIWIN (Тайвань)Косозуба рейка-шестерня YYC (Тайвань)Водяний чилер S&AПропорційний клапан SMC (Японія)Електромагнітний клапан ХХНЕлектричні компоненти ChintПромисловий комп’ютер Advantech 610LРучний пульт керуванняВбудований вентилятор для видалення пилуСистема автоматичного змащуванняВажка, зварна станинаПортал з високоміцного авіаційного алюмініюПіддон для відходів.Конструктивні особливості лазерного верстата для різання листа MAST ML-3015/3ВАЖКА ЗВАРНА СТАНИНАСтанина виготовлена на власних потужностях з використанням високошвидкісного портального обробного центру NEWAY, що гарантує високу міцність, надзвичайну жорсткість, мінімальні вібрації і довгий термін служби.ПОРТАЛ З ВИСОКОМІЦНОГО АВІАЦІЙНОГО АЛЮМІНІЮНевелика маса порталу дозволяє досягати великих прискорень без втрати точності, а жорстка конструкція мінімізує вібрації та покращує якість різання.ЛАЗЕРНЕ ДЖЕРЕЛО RAYCUSВідмінна якість променяВисока потужністьЛегка інтеграціяНизьке енергоспоживанняВідсутність шкідливих викидівНевеликий розмір і вага.ЛАЗЕРНА РІЖУЧА ГОЛОВКА RAYTOOLS BS03K-CATРегулювання фокусного положення "автофокус"Безконтактний датчик висотиРегулювання лінз по горизонталі.СЕРВОДВИГУНИ ТА ДРАЙВЕРИ HCFAМетод замкнутого циклу керування забезпечує точне позиціонування та динамічне прискорення, завдяки чому механізм автоматичного позиціонування працює плавно, надійно та не потребує обслуговування.СИСТЕМА ПОДАЧІ (КВАДРАТНА І ЗУБЧАСТА РЕЙКИ) HIWIN / YYC (ТАЙВАНЬ)Висока швидкість і точністьНизький рівень шумуТривалий термін служби.ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ Cypcut 2000ЕПрофесійна система лазерного різу, спеціально розроблена для промислової обробки листового металу.ШАФА УПРАВЛІННЯПанель керування CypcutДрайвер серводвигуна HCFAРеле SiemensПлата MCB ChintКонтактор APTДжерело живлення лазера МАХКонтроль висоти Cypcut BS100.V.30Промисловий комп'ютер Advantech 610L.Часті запитанняКраще зрозуміти конструкцію та роботу лазерних верстатів для різання листового металу допоможуть відповіді на запитання.Які переваги портальної конструкції лазерного верстата для різання листа?Портальна конструкція забезпечує швидке і стабільне переміщення лазерної головки по всій площині столу. Це дає швидке різання зі стабільною точністю по всій довжині, кращу динаміку при складних траєкторіях і високу продуктивність виробництва.Чому для верстата лазерного різання металу важливі високоточні напрямні?Лінійні напрямні є одним із ключових елементів конструкції лазерного верстата, оскільки саме вони забезпечують переміщення порталу і лазерної головки. Від їх точності напряму залежать якість крайки, правильність контурів і стабільність роботи на високих швидкостях.Навіщо лазерному верстату система автоматичного контролю висоти?Система контролю висоти автоматично підтримує оптимальну відстань між соплом і металом. Це дозволяє стабільно різати навіть нерівний лист, покращує якість кромки та зменшує ризик пошкодження головки.Чому у сучасних лазерних верстатах використовують легкі портали?Легкий портал має меншу інерцію, тому швидше прискорюється і точніше проходить складні контури. Це підвищує швидкість роботи та покращує якість дрібноконтурного різання.Для чого у лазерних ЧПК верстатах використовують серводрайвери?Серводрайвери контролюють роботу серводвигунів у реальному часі, постійно коригуючи рух осей та забезпечуючи плавність переміщення, точність позиціонування і стабільну роботу на високих швидкостях.
