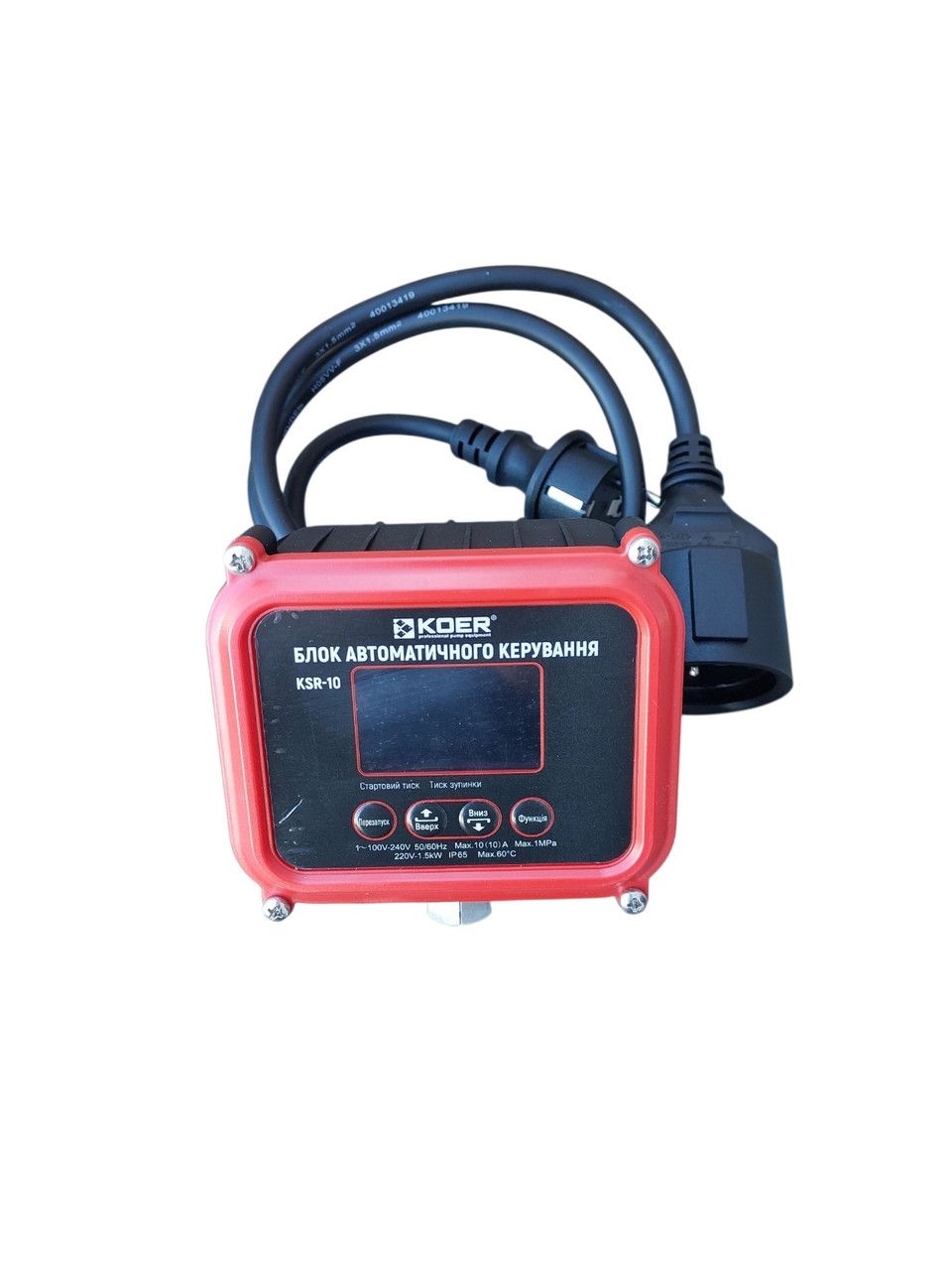

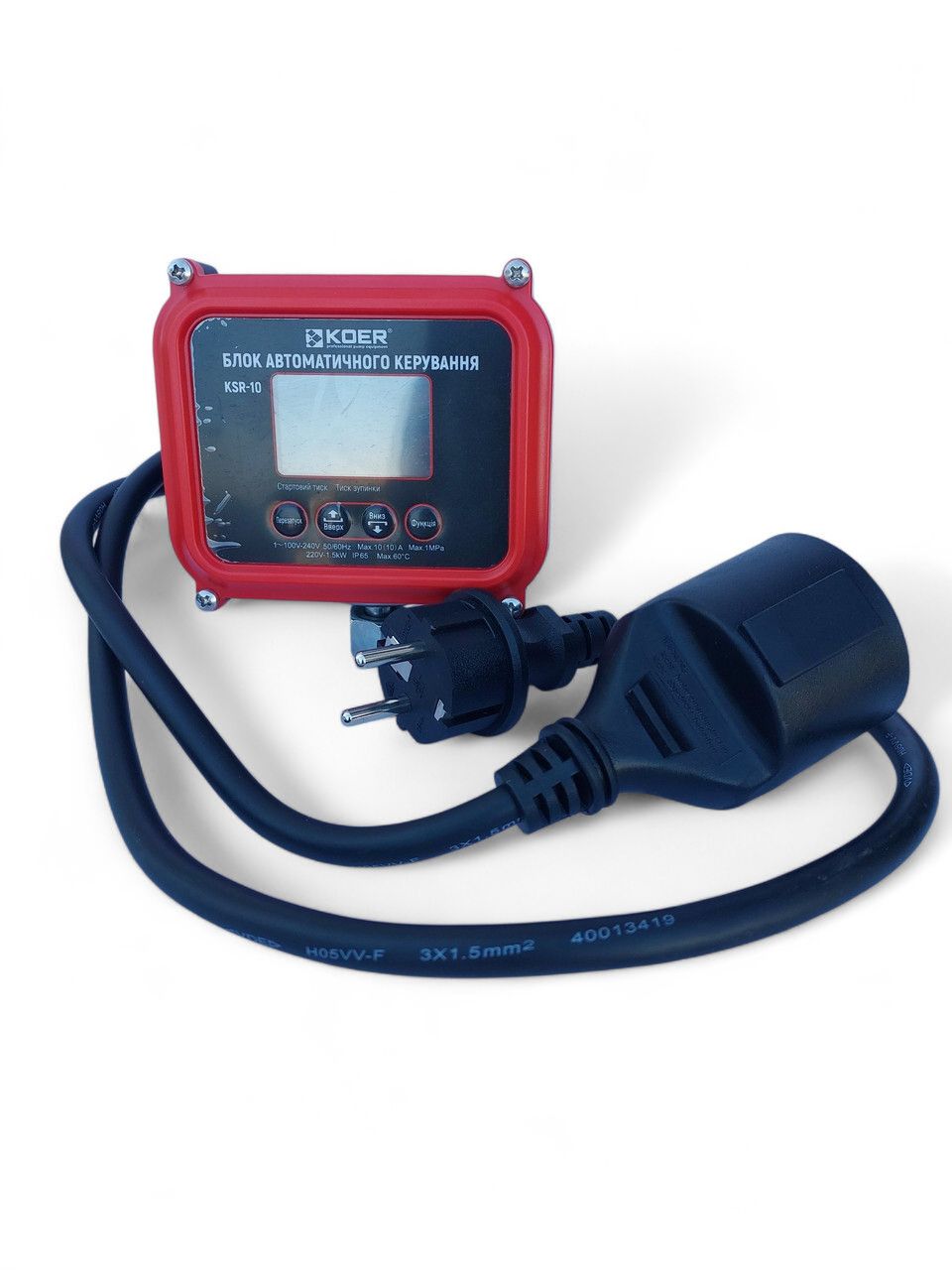

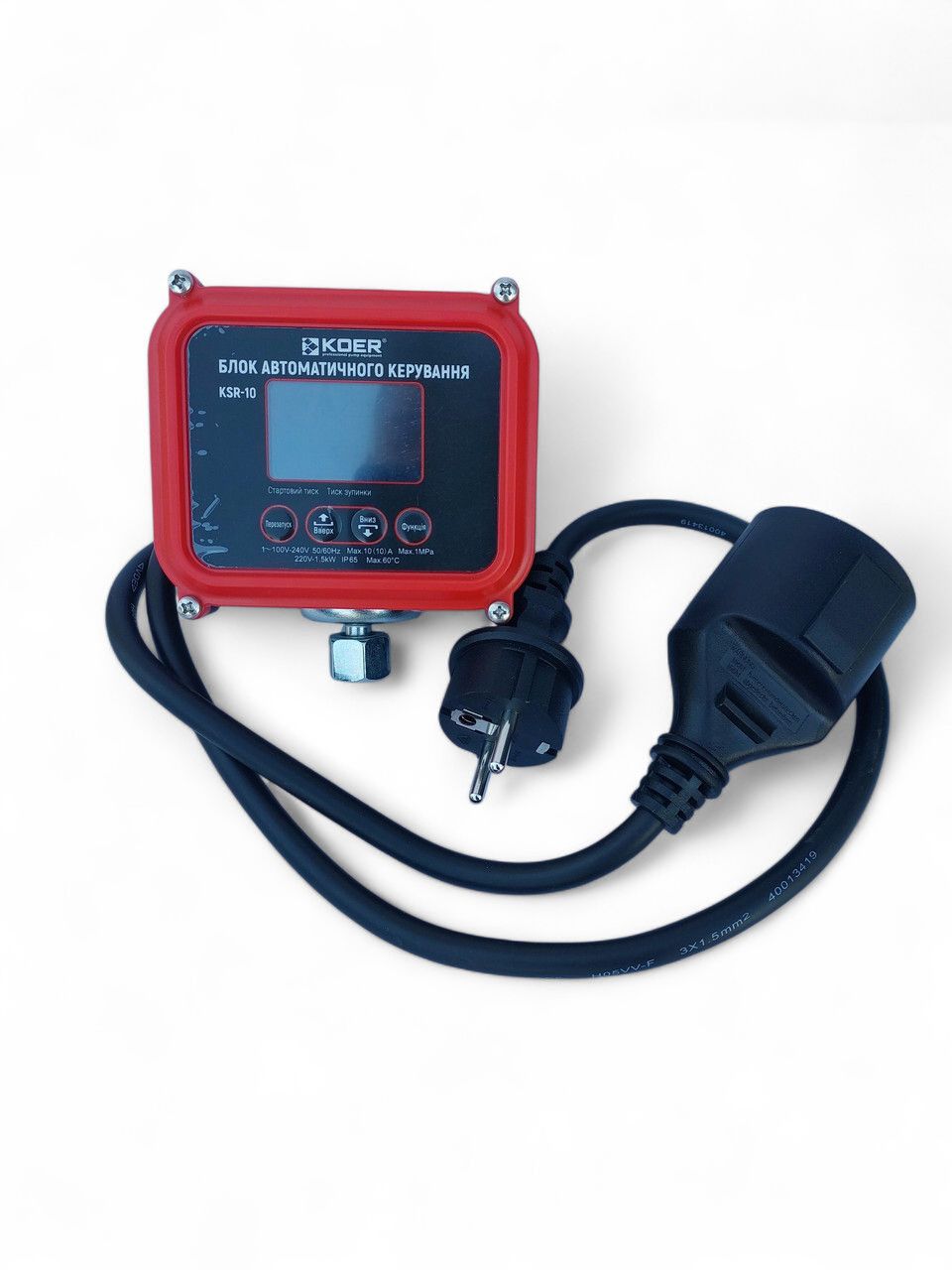

Реле тиску електронне для насоса Чехія KP. KSR-10

Реле тиску електронне Чохія KP KSR-10 із захистом від сухого ходу й автоматичним перезапуском
Електронне реле тиску KSR-10 призначене для автоматичного керування насосами в системах водопостачання. Пристрій контролює тиск у трубопроводі, запобігає «сухій хід» і забезпечує стабільну роботу насосного обладнання.

Перекачується рідина: вода або інші рідини, схожі з водою за щільністю та хімічною активністю.

 Вміст механічних домішок, не більш ніж 0,1%.
Максимальний розмір частинок, не більш ніж 0,2 мм.
Максимальна температура довкілля +40 °C.
Максимальна температура рідини, що перекачується +60 °C.
За ступенем захисту від ураження електричним струмом контролери тиску належать до класу 1 ДСТУ 3135.0.

TEXHIЧНІ ХАРАКТЕРИСТИКИ:
Максимально допустимий номінальний струм А: 10.
Максимальна споживана потужність, кВт: 1,1.
Максимальний робочий тиск, 1-10 барів

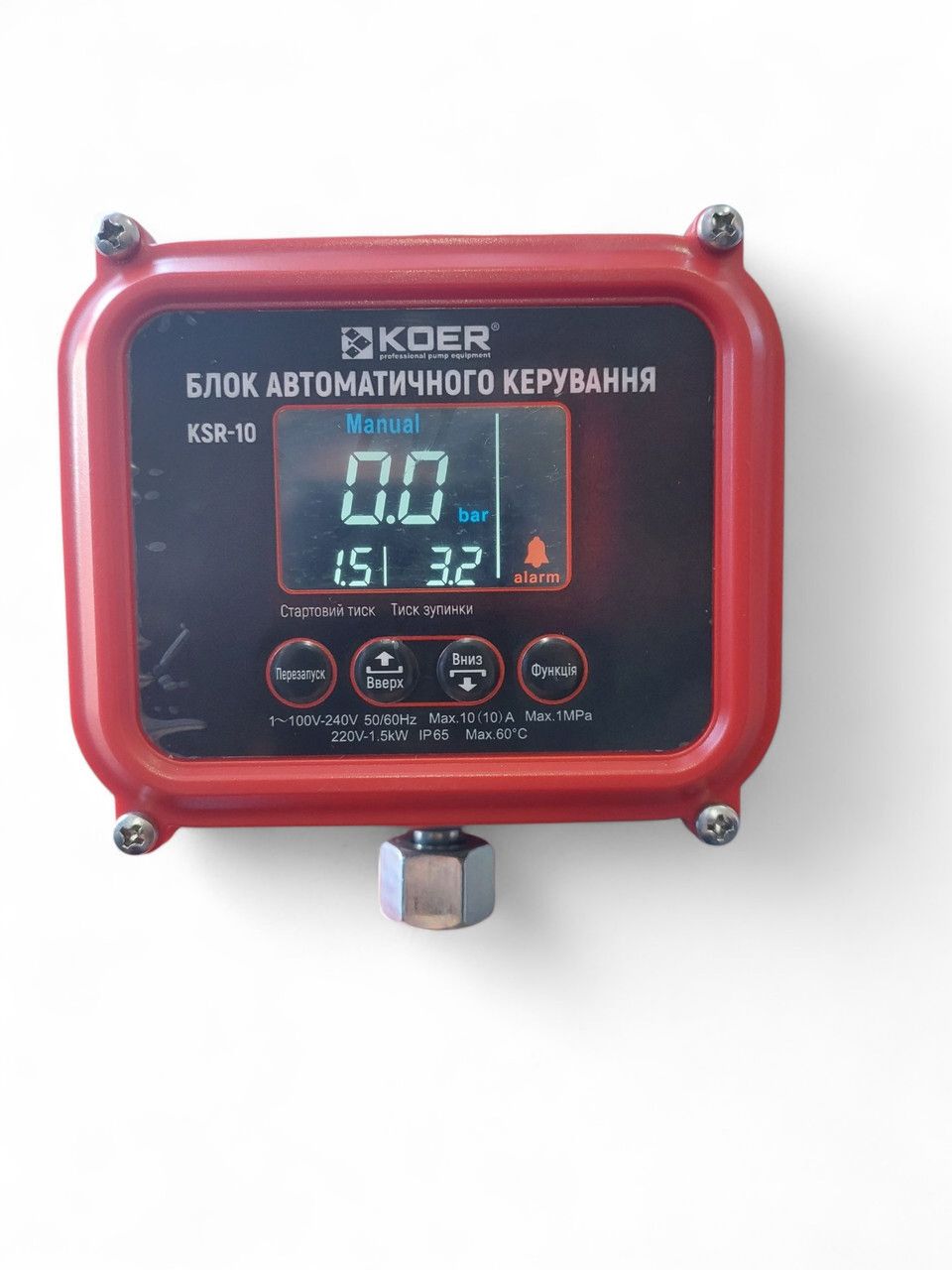

Візуальний контроль тиску: цифровий дисплей.
Функція автоматичного перезапуску:+.
Увімкнення і вимкнення за заданим тиском: +.
Напруга електромережі, В: 220/50 Гц
Частота сети, Ги: 50‡2%
Режим роботи: тривалий (S1).
Ступінь захисту: IP65.

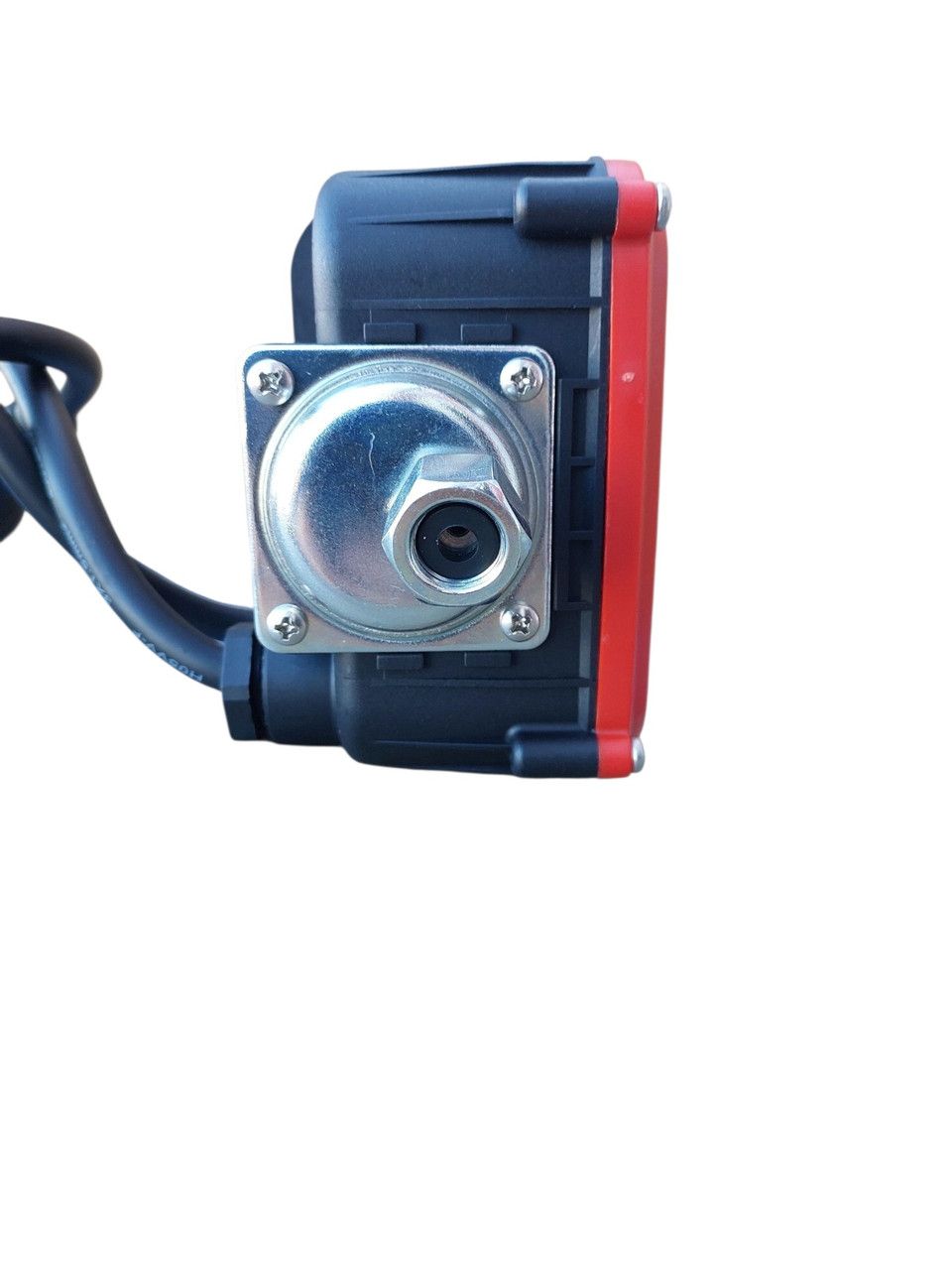

Різь патрубка: G1/4-B.

ВСТАНОВЛЕННЯ
Монтаж і відладку реле тиску проводити відповідно до справжнього посібника з експлуатації.

1. Підготовка до монтування:

Після доставки реле тиску на місце встановлення необхідно зняти з нього паковання, перевірити наявність експлуатаційної документації.
перед використанням реле тиску рекомендується зробити його зовнішній, візуальний огляд. Якщо реле пошкоджене, його експлуатація заборонена.
— у разі виявлення зовнішніх пошкоджень, зверніться до сервісної служби продавця.

— Переконайтеся, що фактичні умови використання реле відповідають зазначеним характеристикам.

2. Монтаж:

монтаж реле тиску має проводитися у разі від'єднаної електромережі.
під час приєднання реле не докладайте надмірних зусиль, щоб не пошкодити різі. Для ущільнення місць під'єднання використовуйте тефлонову стрічку.
для запобігання пошкодженню реле під час монтажу необхідно використовувати гайковий ключ. Не рекомендується закручувати реле, тримаючи його руками за корпус.
3. Електричне під'єднання:

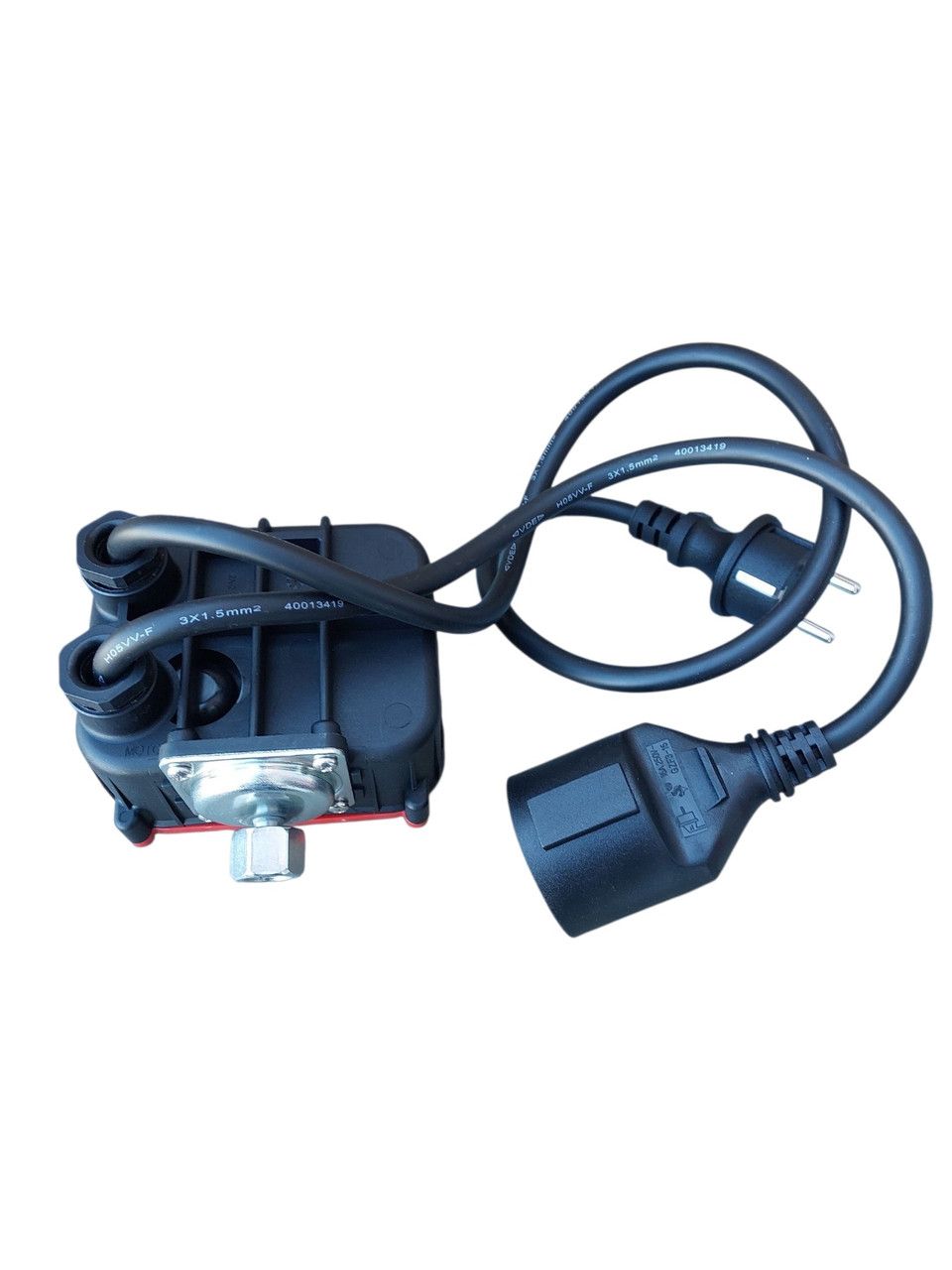

Реле тиску комплектується дротами з розеткою та вилкою, для під'єднання насоса до реле потрібно просто увімкнути вилку від насоса в реле та приєднати реле до мережі.

4. Після подавання напруги необхідно налаштувати тиск увімкнення та вимкнення електронасоса:

натиснути кнопку «МІНЮ/СБЕР.» і увійти в меню налаштування.
встановити тиск увімкнення кнопкою «тиск вмик.»
встановити тиск вимкнення кнопкою «тиск викл.».
встановити тиск спрацьовування аварії «сухим ходом» кнопкою
«ДАВЛЕННЯ X.X.».

- натиснути кнопку «МІНЮ/СБЕР.», щоб зберегти задані параметри.

Далі реле працюватиме в автоматичному режимі: у разі зниження тиску в магістралі до рівня ввімкнення реле запустить електронасос, забезпечуючи водою всіх споживачів на магістралі. Світлодіодний індикатор «Актив» водночас горить. На цифровому дисплеї зображається поточне значення тиску в магістралі. У разі частково закривання кранів, якщо подавання електронасоса перевищуватиме водоспоживання, тиск у магістралі збільшуватиметься. За 5 секунд після досягнення заданого тиску вимкнення вимкнеться.

Водночас почне блимати світлодіодний індикатор АКТИВ.

Під час відкривання кранів тиск у магістралі почне зменшуватися. Коли він досягне порога увімкнення реле, запустить електронасос. Світлодіодний індикатор «Актив» із режиму миготіння перейде в режим постійного горіння.

Діапазон настроювання тиску:

=0,0..1,4 бар

P

витискач = 0,1.9,8 бара

Роімкн = 0,2.9,9 бара

Водночас P. вмик має бути більший Рж мінімум на 0,1 бар, а Рвикл Має бути більший Рж, мінімум на 0,1 бара. Якщо під час налаштування ці умови не будуть вироблені, реле автоматично встановить мінімальну необхідну різницю тиску.

5. У разі «сухого ходу» (немає або нестачі води у вхідному трубопроводі) реле вимкне електронасос і заблокує його подальшу роботу. Водночас світлодіодний індикатор «ХОЛОСНИЙ ХОД» загоряється, а на дисплеї зображається напис «Е-F». Щоб розблокувати роботу реле після появи води у вхідному трубопроводі, натисніть будь-яку кнопку на релі.

Аварія «сухий хід» виникає, коли тиск у магістралі опускається нижче заданого порога «сухого ходу» впродовж 30 с.

Коли тиск підніметься вище заданого порога сухого ходу більш ніж на 0,05 бара на 10 секунд поспіль реле відновить роботу електронасоса.

6. Реле також має функцію автоматичного перезапуску після спрацювання захисту від «сухого ходу». Спроби перезапуску проходять за наступним алгоритмом:

Після 30 секунд роботи електронасоса без води реле його вимикає та переходить у режим очікування;
перша спроба запуску відбувається через 8 хвилин. Електронасос працює впродовж 30 секунд, і, якщо немає води, знову вимикається;
після трьох таких циклів інтервал між спробами збільшується до 1 Часа;
— після трьох таких циклів, якщо вода не з'явилася, функція автоматичного перезапуску
