Анализатор и Трекинг-генератор RF сигналов 35-6200 МГц, Nectronix SA6

Анализатор спектра RF сигналов от 35 до 6200 МГц с генератором сигналов

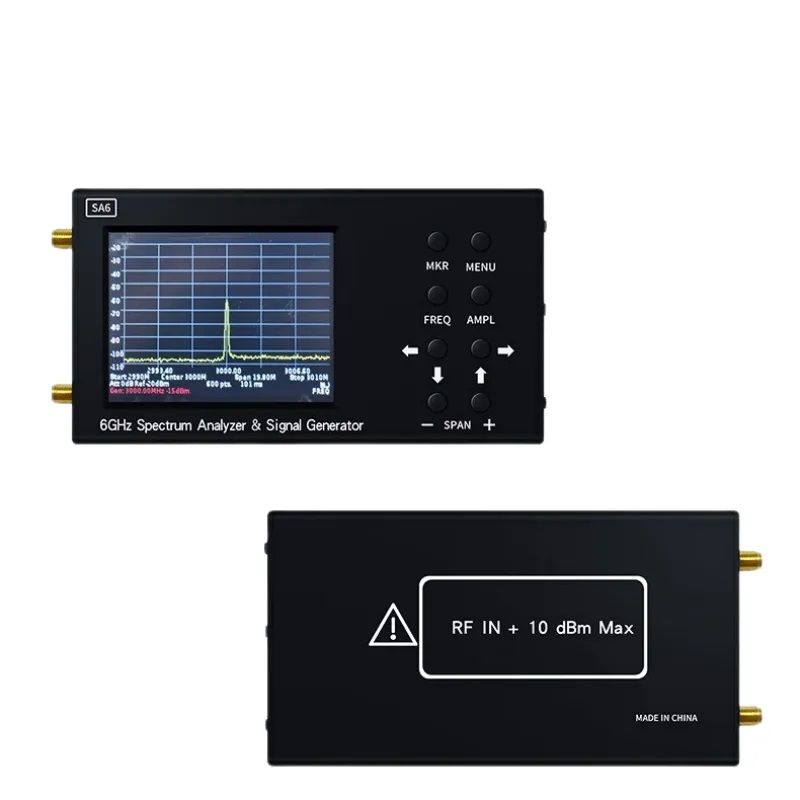

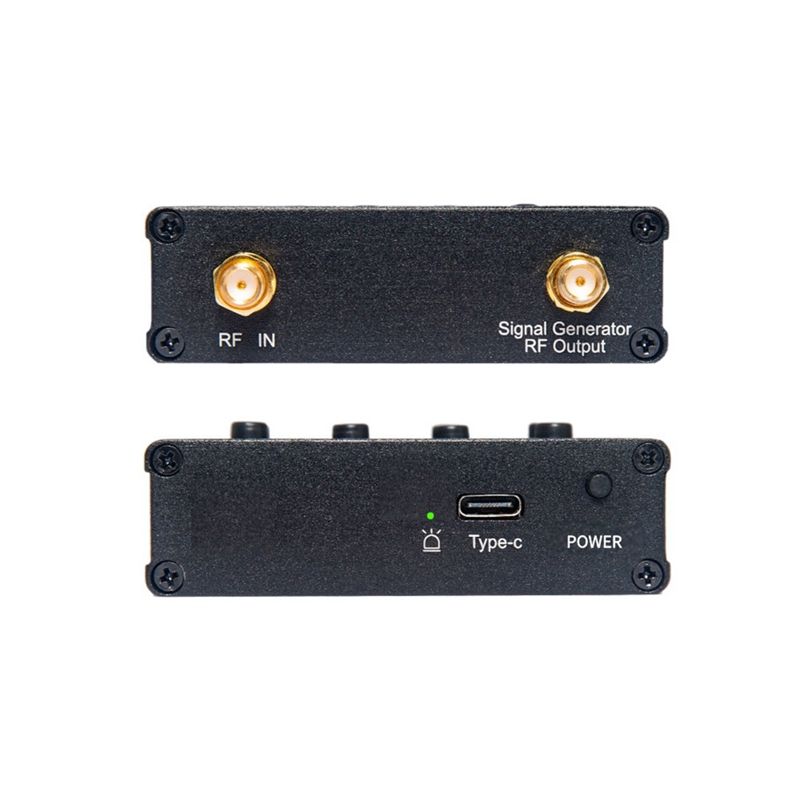

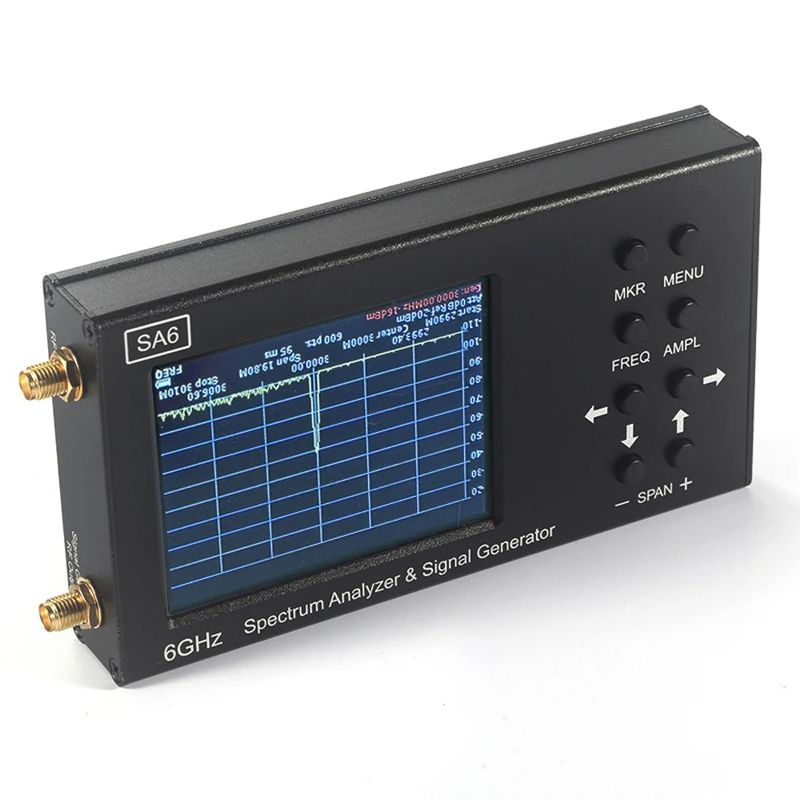

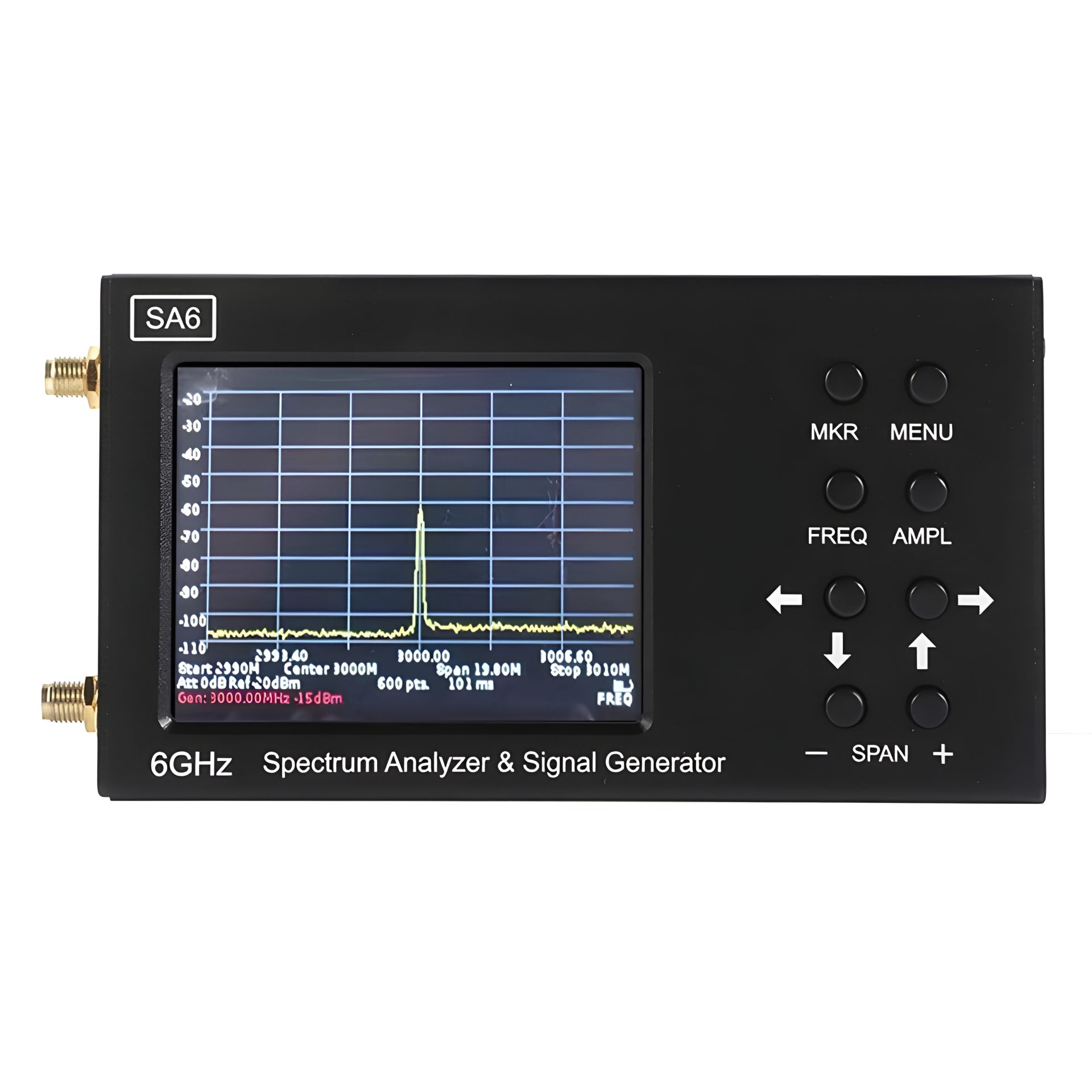

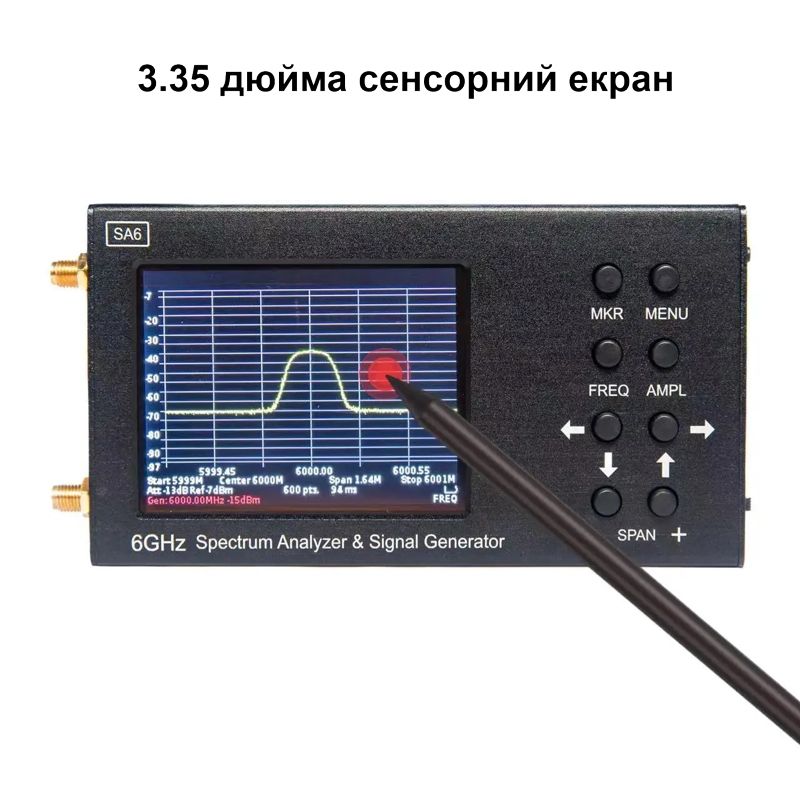

Анализатор спектра SA6 – это портативный панорамный анализатор спектра со встроенным генератором сигнала, предназначен для отображения спектров сигналов в диапазоне частот от 35 до 6200 МГц. Прибор позволяет определить амплитуду и частоту спектральных компонентов, входящих в состав сигнала.

Важной особенностью устройства является наличие дополнительной функции генератора сигнала, который позволяет производить замеры АЧХ пассивных или активных устройств, например, фильтров или усилителей. Программное обеспечение устройства позволяет измерять КСВ и модуль обратных потерь. Для этого необходимы внешний направленный ответвитель и набор для калибровки.

Анализатор спектра отображает спектры сигналов всех распространенных технологий: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС и т.д.

Основные особенности

• наличие цветного резистивного дисплея с диагональю 3.2 дюйма.
• широкий диапазон частот: от 35 до 6200 МГЦ.
• быстрое сканирование диапазона частот: около 500 мкс на точку.
• высокая точность измерений: 2 дБ в пределах динамического диапазона 70-75 дБ.
• малый вес и размеры: вес всего 380 г, размеры 150х75х23 мм.
• автономное питание до 3 часов непрерывной работы.

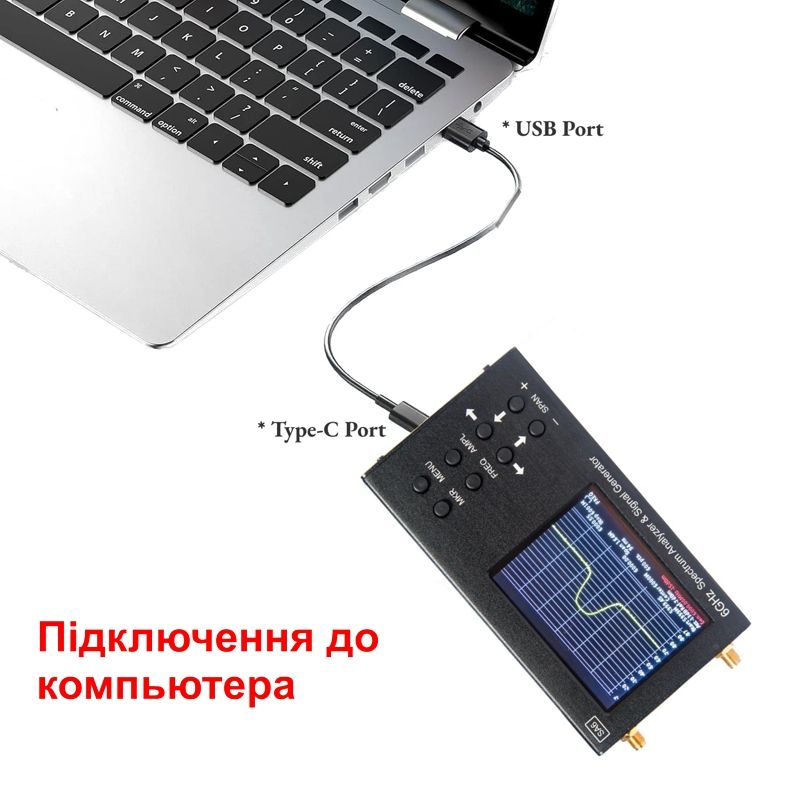

• бесплатное многофункциональное ПО и бесплатные обновления для управления прибором.

Технические характеристики

• Отображаемый диапазон частот 35 — 6200 МГц.
• Измеряемый диапазон частот 35 — 4500 МГц.
• Динамический диапазон для полосы 35-3000 МГц 75 дБ.
• Динамический диапазон для полосы 3000-4500 МГц 70 дБ.
• Максимальная полоса обзора 6165 МГц.
• Полоса пропускания ПЧ (фиксированная) 200 кГц.
• Скорость сканирования при полосе обзора более 100 МГц 700 МГц/сек.
• Время обзора в полосе 100 МГц < 0,25 сек.
• Полка шума в полосе до 3000 МГц < -90 дБм.
• Полка шума в полосе 3000 - 4500 МГц < -85 дБм.
• Полка шума в полосе 4500 - 6200 МГц < -80 дБм.
• Волновое сопротивление 50 Ом.
• КСВ в рабочем диапазоне частот < 1,5.
• Внутренний аттенюатор 0 - 30 дБ.
• Ошибка при аттенюации до 10 дБ 2 дБ.
• Ошибка при аттенюации от 10 до 20 дБ 5 дБ.
• Ошибка при аттенюации от 20 до 30 дБ 8 дБ.
• Выходная мощность трекинг-генератора -15 … -25 дБм.
• Точность отображения сигнала в пределах динамического диапазона 2 дБ.
• Максимальная входная мощность при аттенюаторе 0 дБ 10 дБм.
• Максимальная входная мощность при аттенюаторе более 20 дБ +20 дБм.
• Максимальный входной измеряемый сигнал +10 дБм.
• Максимальное постоянное напряжение на входе 25 В.
• Максимальный потребляемый ток при работе от аккумулятора 450 мА.
• Максимальный потребляемый ток при работе от USB (при включенном заряде) 500 мА.
• Аккумулятор 3000 мАч.
• Время работы от аккумулятора 3 часа.
• Время заряда акумулятора ~ 5 часов.

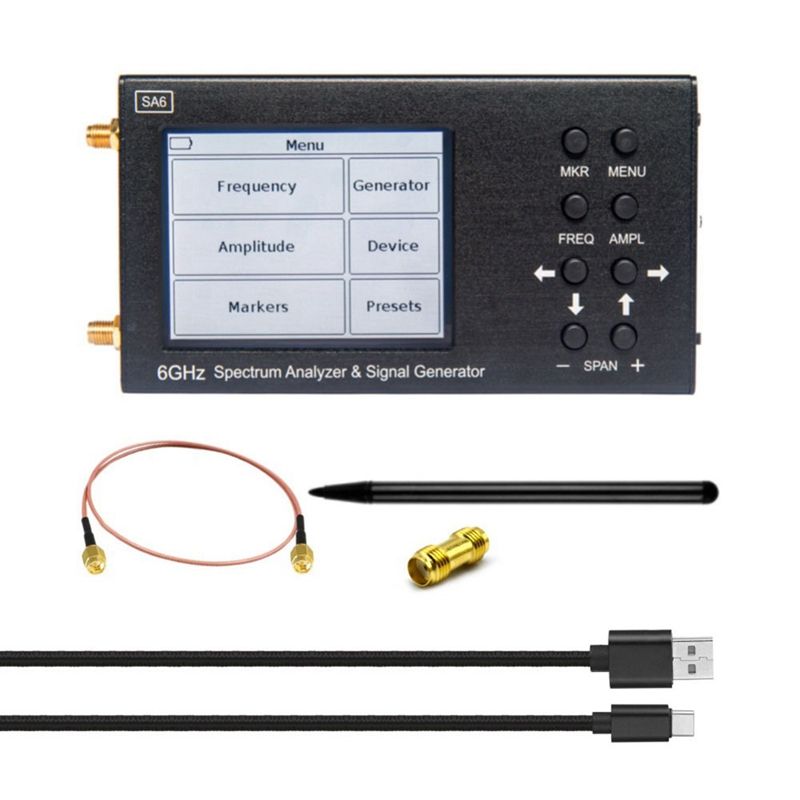

Комплектация

• 1x Анализатор спектра SA6
• 1x Переходник SMA-Female-SMA-Female
• 2x Пигтейл SMA-Male-SMA-Male-RG316-0.3
• 1х Стилус
• 1x Кабель USB-USB-Type-C

Характеристики и комплектация товара могут изменяться производителем без уведомления. Магазин не несет ответственность за изменения, внесенные производителем.
