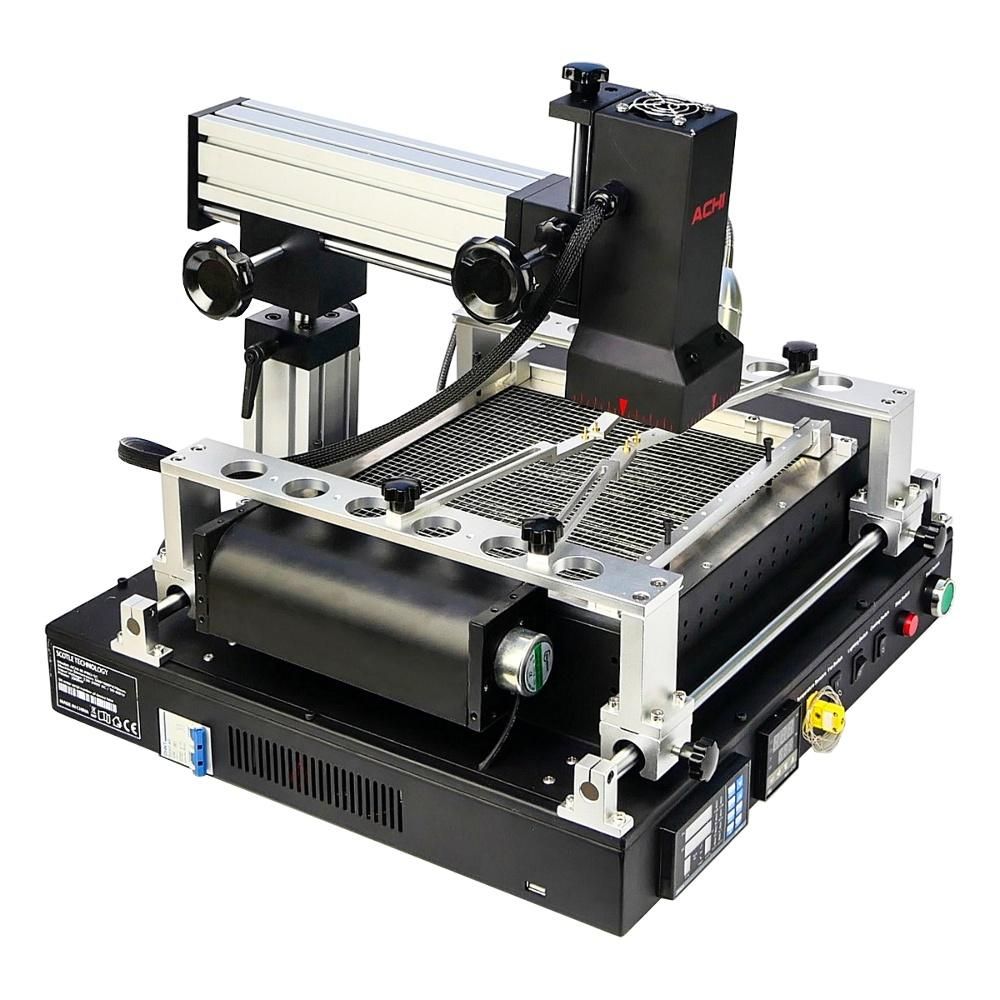

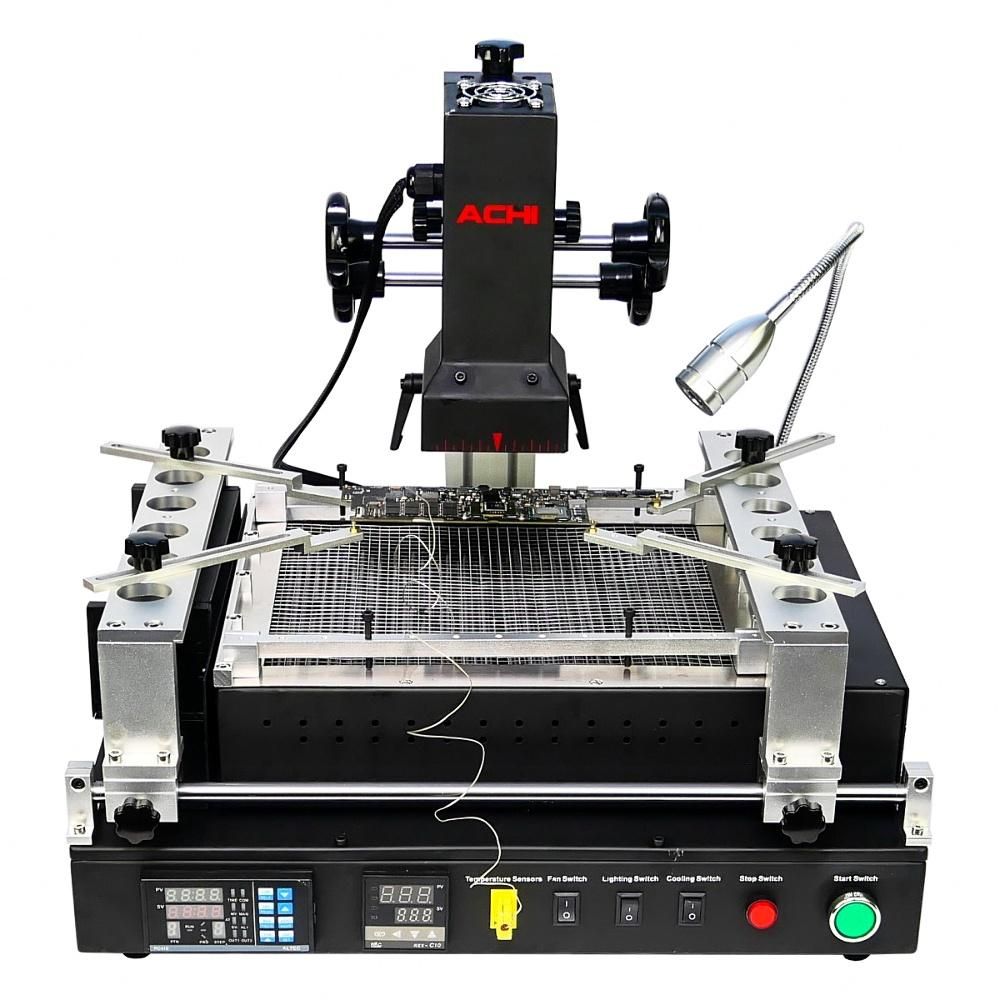

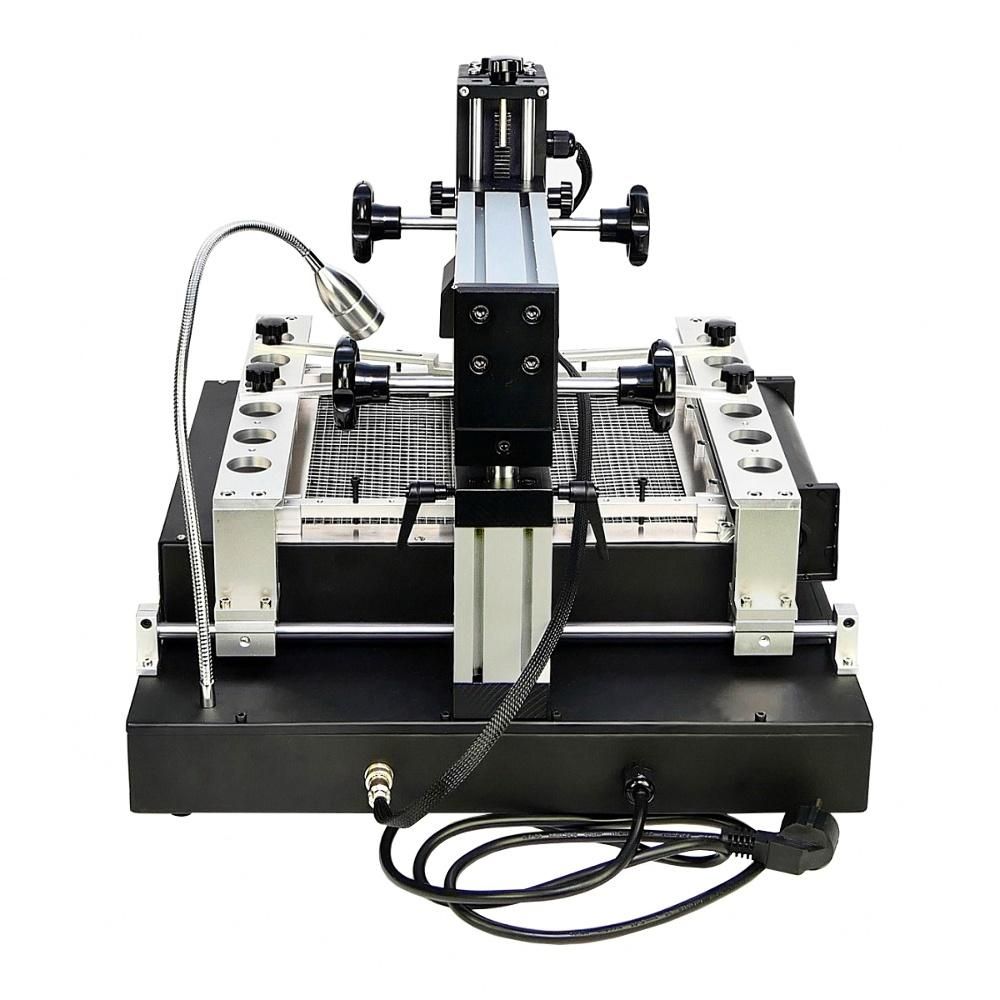

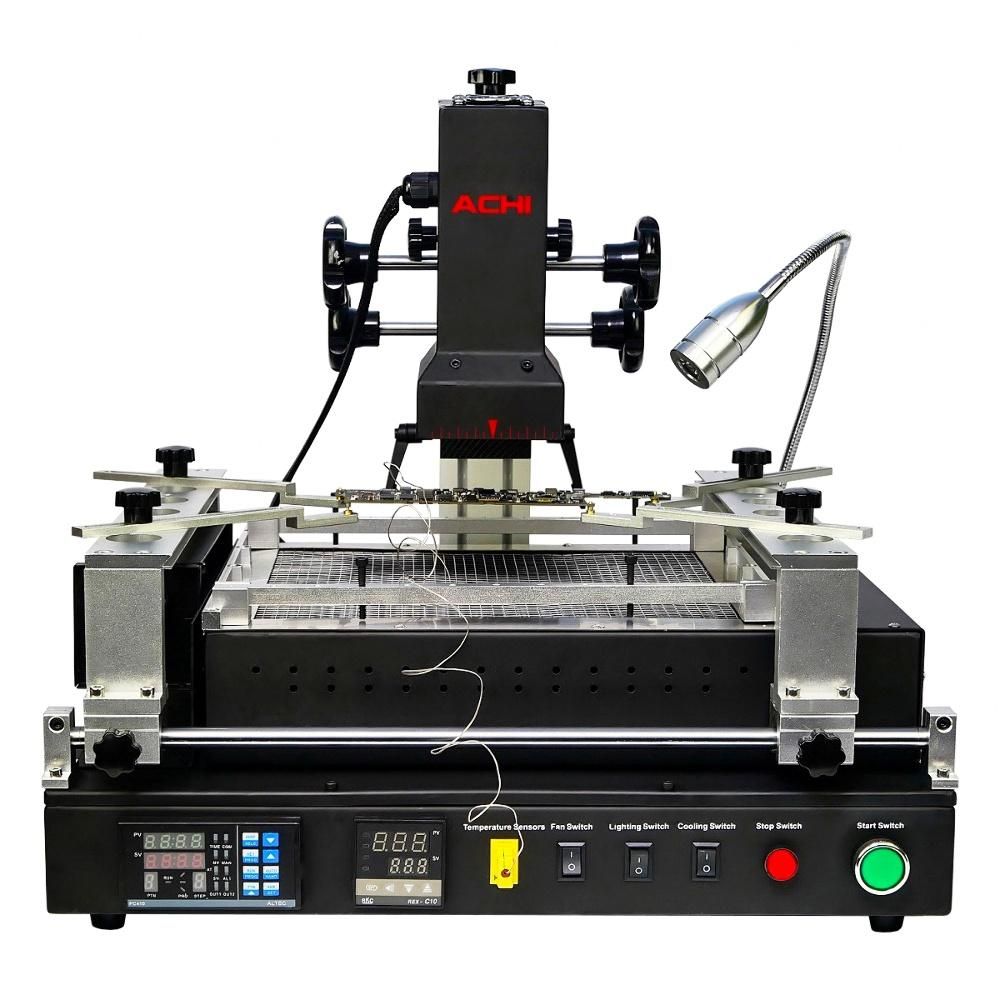

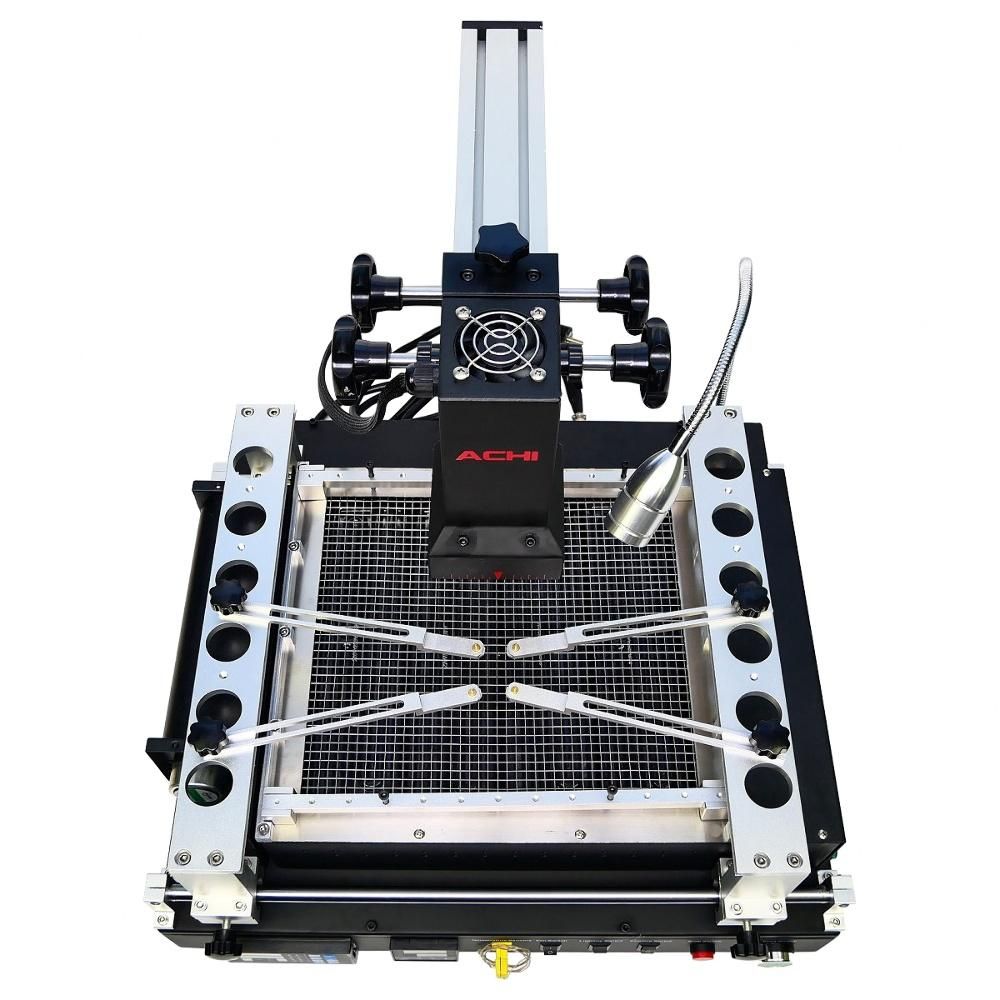

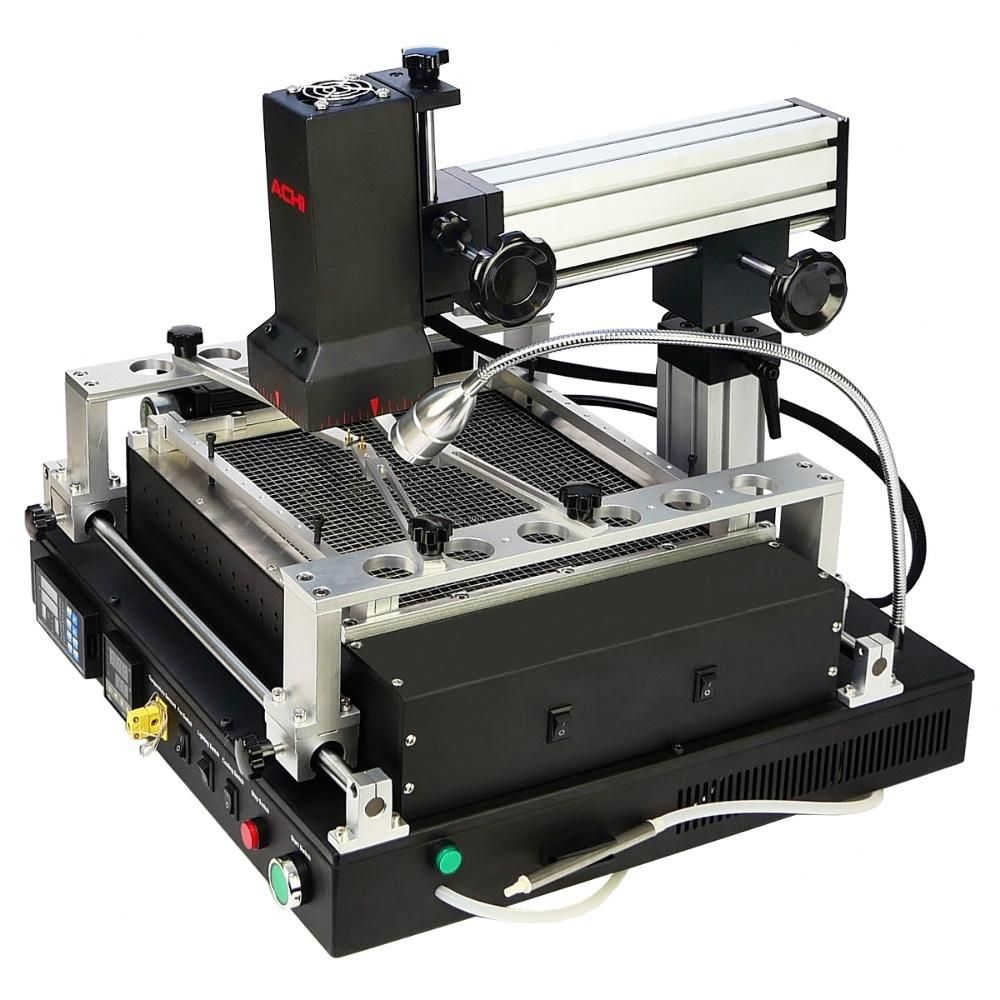

Инфракрасная паяльная станция ACHI IR-PRO-SC USB (программируемая, с ИК пушкой, большим ИК преднагревателем и держателем плат)

ACHI IR-PRO-SC USB — это профессиональный инфракрасный паяльный комплекс для монтажа и демонтажа крупных электронных компонентов на печатных платах. Эта станция разработана прежде всего для работы с материнскими платами ноутбуков, компьютеров, игровых консолей, промышленной электроникой и другими крупноформатными PCB, где требуется контролируемый равномерный нагрев всей платы и точный прогрев зоны пайки.

Конструкция станции объединяет мощный нижний инфракрасный преднагреватель и регулируемый верхний ИК-нагреватель. Нижняя зона постепенно и равномерно прогревает плату, снижая риск температурных перепадов и деформации текстолита, а верхний нагреватель обеспечивает локальный прогрев непосредственно в области устанавливаемого или демонтируемого компонента.

Система управления с ПИД-регулированием, независимым контролем температурных зон и обратной связью от термопары позволяет поддерживать заданный температурный профиль. Подключение к компьютеру дает возможность использовать программное управление и сохранять до 10 температурных профилей для повторяющихся ремонтных операций.

Важные рекомендации!

• Перед началом работы необходимо убедиться, что эта плата надежно зафиксирована в держателе, а температурный профиль соответствует конкретному типу платы, припоя и компонента.
• При ремонте многослойных материнских плат особенно важно соблюдать контролируемый температурный режим. Чрезмерный или неравномерный нагрев может привести к повреждению компонентов, текстолита, дорожек или других элементов платы.

Для каких работ подходит?

• ACHI IR-PRO-SC USB предназначена для:
• демонтажа и установки BGA-микросхем;
• реболлинга BGA-компонентов;
• ремонта материнских плат ноутбуков;
• ремонта материнских плат компьютеров;
• ремонта игровых консолей;
• восстановления промышленных электронных плат;
• ремонта коммуникационного оборудования;
• работы с CBGA и CCGA-компонентами;
• монтажа и демонтажа CSP;
• работы с QFN и MLF;
• монтажа PGA-компонентов;
• работы с μBGA;
• замены крупных микросхем;
• ремонта плат с крупными разъемами и другими термочувствительными компонентами.

Принцип работы

• Работа станции строится на последовательном контролируемом нагреве платы. Сначала нижний инфракрасный преднагреватель постепенно повышает температуру всей рабочей области. Это позволяет уменьшить температурный градиент между различными участками платы.
• После достижения необходимого уровня прогрева верхний ИК-нагреватель обеспечивает дополнительное локальное воздействие на область конкретного компонента. Температура контролируется датчиком и системой обратной связи, а ПИД-регулятор корректирует работу нагревателей для поддержания установленного профиля.
• После завершения операции нагрев прекращается, а встроенный вентилятор может использоваться для ускоренного охлаждения платы.

Программное управление

• При подключении ACHI IR-PRO-SC USB к компьютеру пользователь получает возможность работать с программным обеспечением для настройки и контроля температурного процесса.
• Можно задавать температурные параметры, контролировать ход нагрева и сохранять до 10 температурных профилей. Это особенно полезно в профессиональной мастерской, где регулярно выполняются одинаковые операции с определенными типами микросхем и плат.
• Использование заранее настроенного профиля позволяет повысить повторяемость результата и сократить время подготовки станции к работе.

Особенности и преимущества

Двойная инфракрасная система нагрева

• Сочетание мощного нижнего преднагрева и верхнего локального нагревателя позволяет одновременно контролировать температуру всей платы и зоны непосредственно под микросхемой.

Мощный нижний преднагреватель 2000 Вт

• Рабочая поверхность с размером 260 × 245 мм обеспечивает интенсивный и равномерный предварительный нагрев крупных печатных плат. Это особенно важно при работе с многослойными материнскими платами.

Верхний ИК-нагреватель 400 Вт

• Предназначен для локального прогрева области установки компонента. Положение верхнего нагревателя можно регулировать по высоте, адаптируя рабочую зону под конкретную плату и компонент.

Работа с крупными BGA-компонентами

• Эта станция рассчитана на работу с микросхемами с размером до 70 × 70 мм, что делает её подходящей для ремонта крупных BGA и других компонентов на материнских платах.

Равномерный предварительный нагрев

• Прогрев платы снизу уменьшает разницу температур между различными участками PCB. Это помогает снизить вероятность локального перегрева и термической деформации платы при демонтаже или монтаже компонентов.

Независимый контроль двух зон

• Верхний и нижний нагреватели контролируются отдельно, что позволяет формировать более точный температурный режим для конкретной ремонтной операции.

ПИД-регулирование с обратной связью

• Система постоянно контролирует фактическую температуру и корректирует работу нагревателей для поддержания заданных параметров.

Контроль температуры с помощью термопары K-типа

• Измерение непосредственно в рабочей зоне позволяет точнее контролировать реальный температурный режим платы и компонента.

Программирование через компьютер

• Подключение к ПК позволяет создавать и использовать заданные температурные профили, что особенно удобно при повторяющихся операциях в сервисном центре.

Память до 10 температурных профилей

• Сохраненные профили позволяют быстро переходить к ранее настроенным режимам без необходимости каждый раз заново задавать параметры нагрева.

Регулируемый держатель плат

• Позволяет надежно зафиксировать печатную плату в рабочей зоне и правильно расположить её относительно нагревательных элементов.

Защита платы от деформации

• Направляющий механизм держателя поддерживает плату в рабочей зоне и помогает сохранить её положение во время нагрева.

Встроенный вентилятор для охлаждения

• После завершения нагрева позволяет ускорить снижение температуры рабочей зоны и платы.

Подходит для свинцовых и бессвинцовых припоев

• Эта станция может использоваться для различных технологических процессов пайки при выборе соответствующего температурного профиля.

Для сложного BGA-ремонта

• Оборудование подходит для операций с CBGA, CCGA, CSP, QFN, MLF, PGA, μBGA и другими корпусами, требующими контролируемого инфракрасного нагрева.

Большая рабочая зона

• Станция рассчитана не только на небольшие электронные модули, но и на крупные печатные платы, включая материнские платы ноутбуков и другую полноразмерную электронику.

Регулируемое положение верхнего нагревателя

• Возможность изменения высоты позволяет адаптировать расстояние между нагревателем и рабочей поверхностью под толщину платы и конкретную задачу.

Инфракрасный принцип нагрева

• Позволяет передавать тепло непосредственно в рабочую область без необходимости направлять мощный поток горячего воздуха на всю плату.

Освещение рабочей зоны

• Дополнительная подсветка облегчает позиционирование компонентов и контроль рабочей области.

Профессиональное исполнение

• Конструкция ориентирована на регулярную эксплуатацию в сервисных центрах и мастерских, где важны повторяемость процесса, точность нагрева и возможность сохранения рабочих профилей.

Технические характеристики

Количество контролируемых температурных зон: 2

Контроль температуры: с использованием термопары K-типа

Подключение к компьютеру: USB / интерфейс управления ПК

Размер верхнего нагревателя: 65 × 65 мм / рабочая зона до 70 × 70 мм

Назначение: монтаж и демонтаж электронных компонентов на печатных платах

Контроль температуры: независимый для верхней и нижней зон

Размер поддерживаемой печатной платы: до 400 × 305 мм

Система стабилизации: ПИД-регулятор с обратной связью

Максимальный размер микросхемы: до 70 × 70 мм

Мощность нижнего ИК-преднагревателя: 2000 Вт

Количество сохраняемых термопрофилей: до 10

Размер нижнего преднагревателя: 260 × 245 мм

Мощность верхнего ИК-нагревателя: 400 Вт

Держатель печатных плат: регулируемый

Максимальная температура: до 400 °C

Программирование: поддерживается

Охлаждение: встроенный вентилятор

Освещение рабочей зоны: есть

Габариты: 475 × 480 × 420 мм

Тип нагрева: инфракрасный

Общая мощность: 2500 Вт

Питание: 220 В, 50/60 Гц

Вес: 20 кг

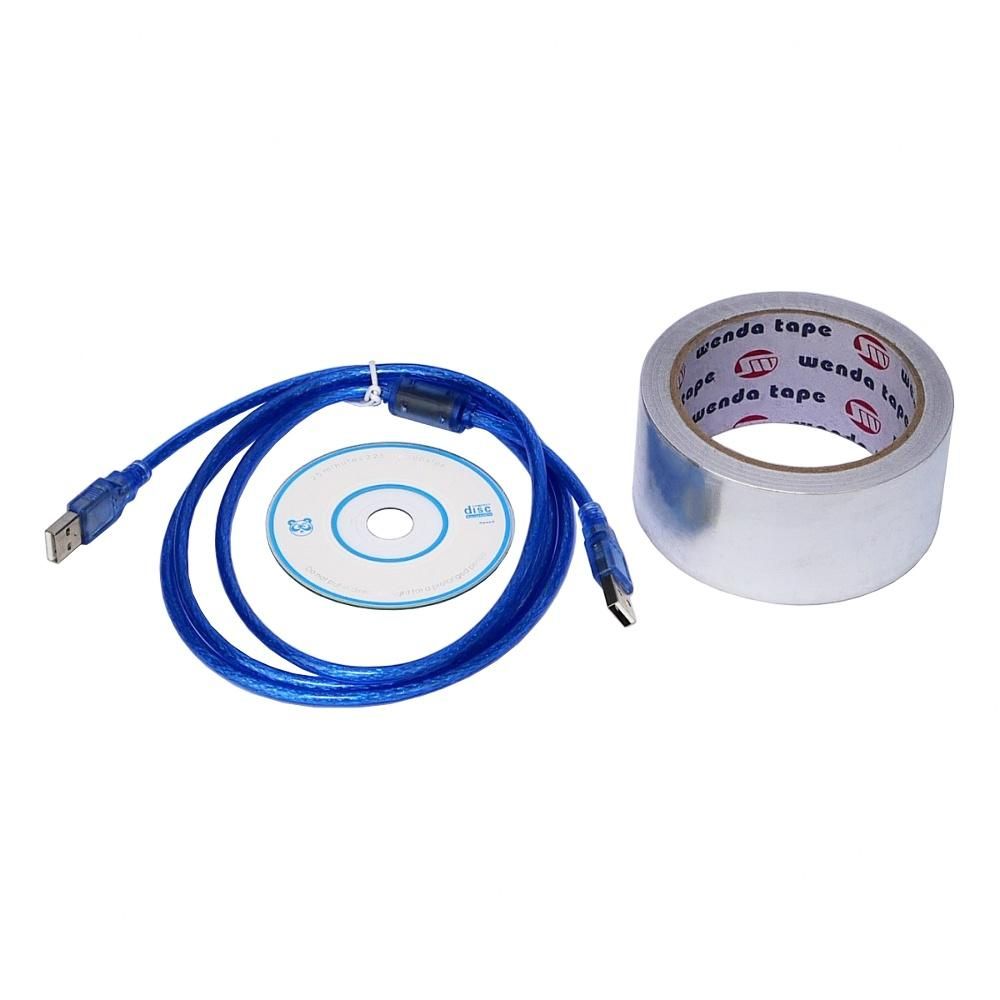

Комплектация

Инфракрасная паяльная станция ACHI IR-PRO-SC

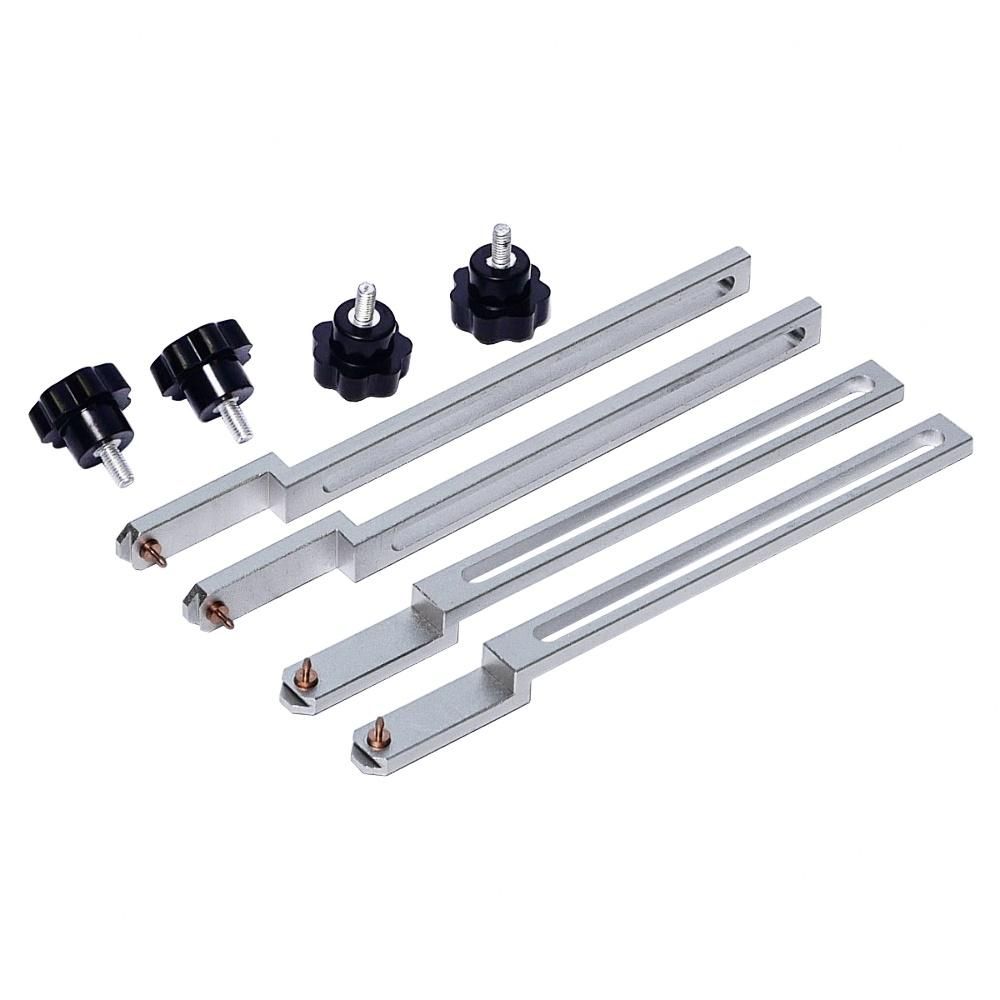

Держатели печатных плат — 1 комплект

Датчик температуры / термопара K-типа

Клейкая отражающая фольга

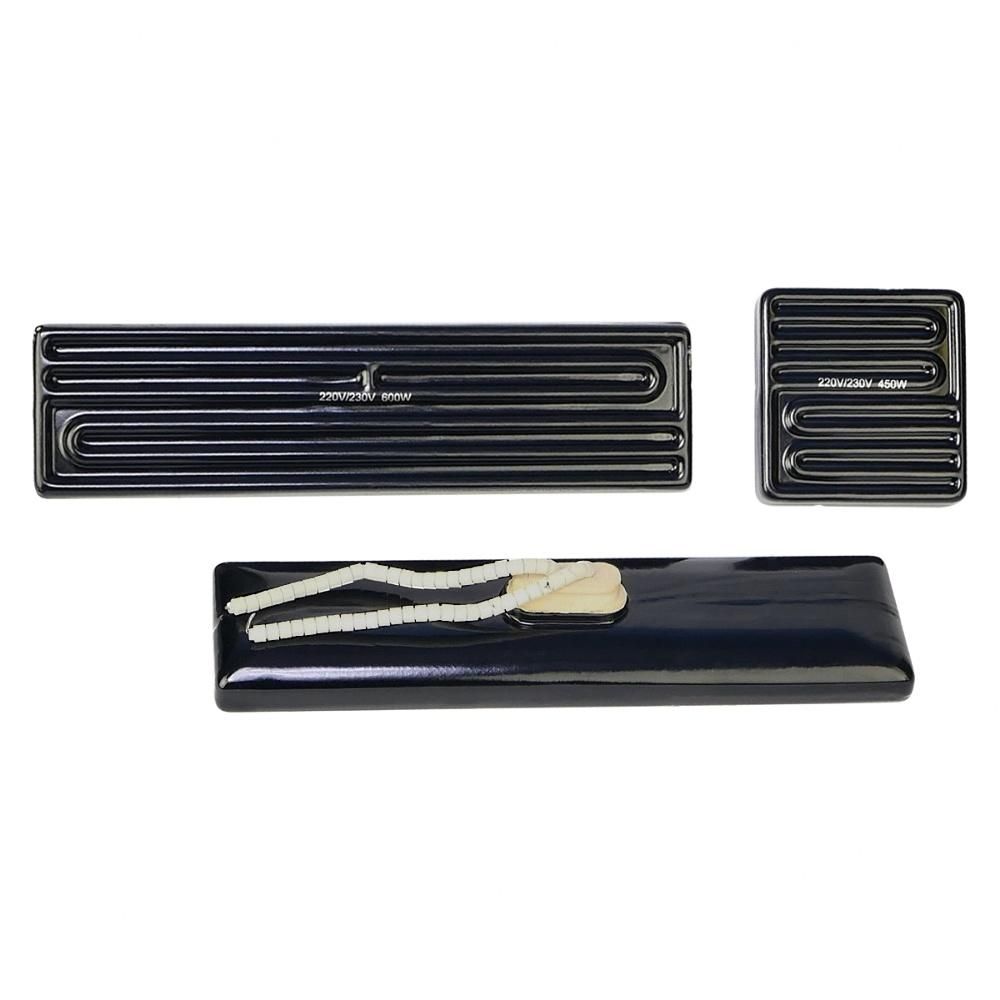

2 нагревательных элемента

Кабель передачи данных
