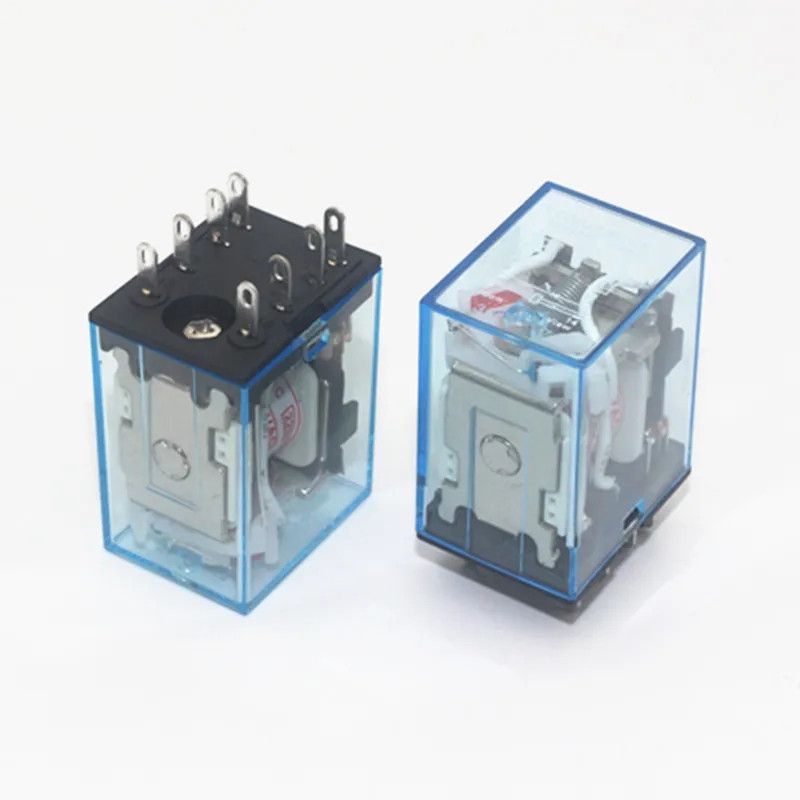

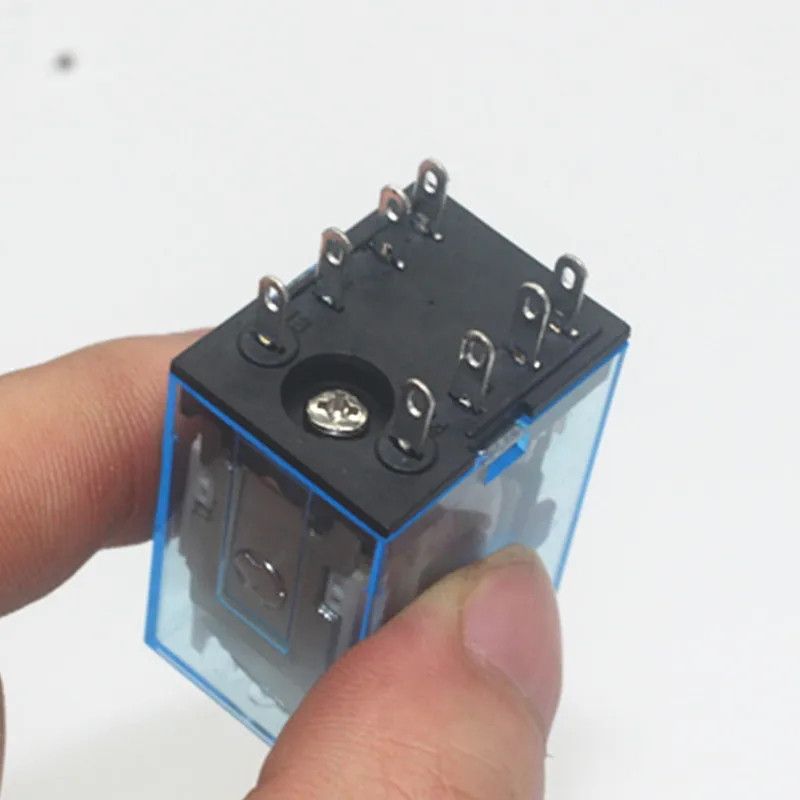

Магнитное реле катушка на 24 вольта Gangkoo HH52p My2nj

Реле для отключения генератора Gangkoo HH52p.

Качественный Китай. Модель MY2p HH52p.

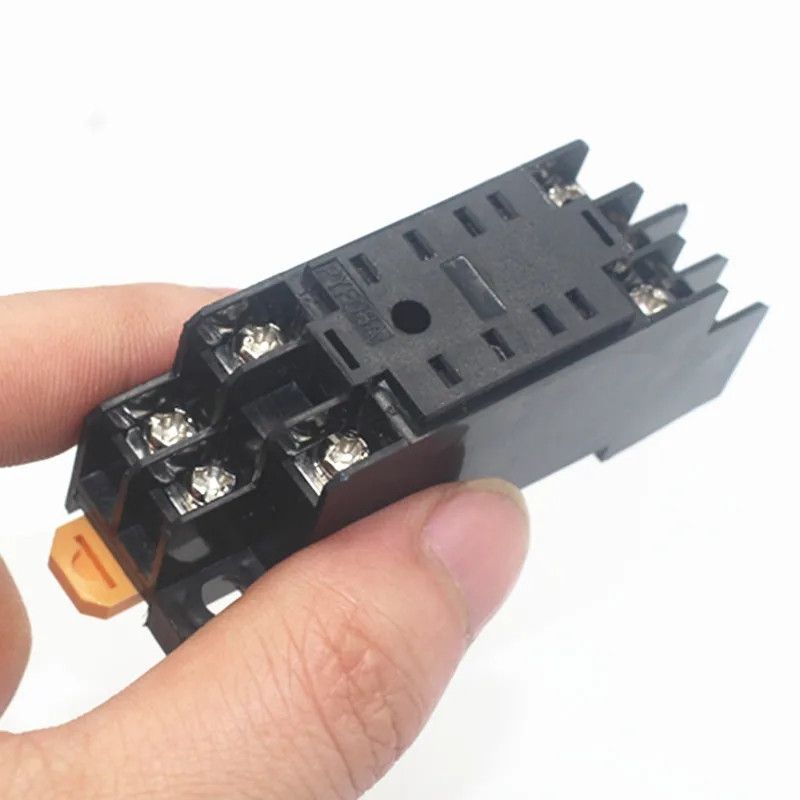

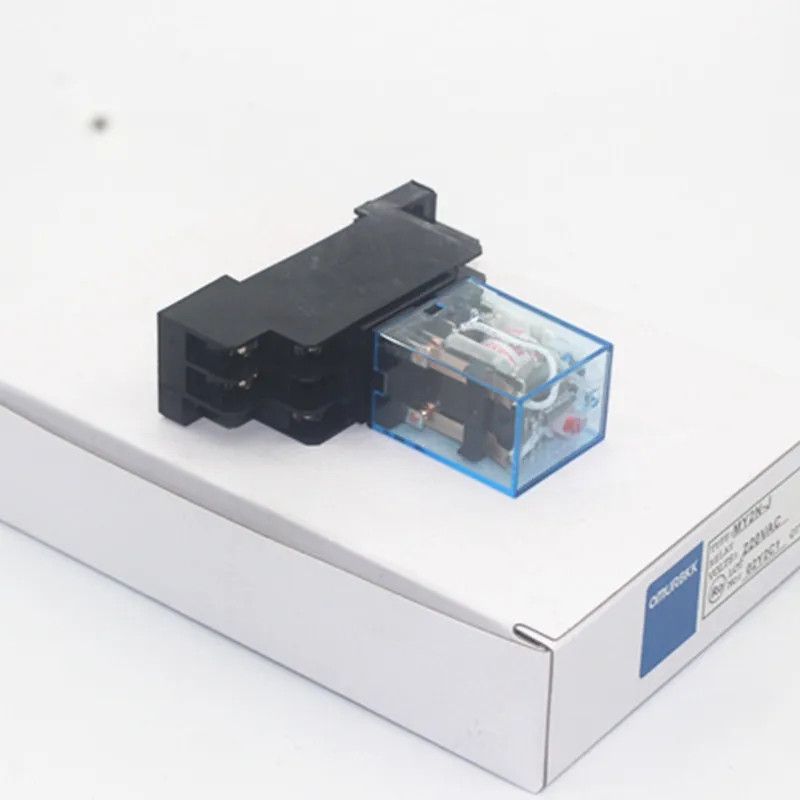

Реле переключение. На din-рейке.

Приминение любое и разное.

Вес 55 грамм.

Размер: 23*76 мм. Глубина 66 мм

Вольтаж для АС 220 вольт.

Коробка почты + 10 грн.

Как подключить к генератору без стартера?

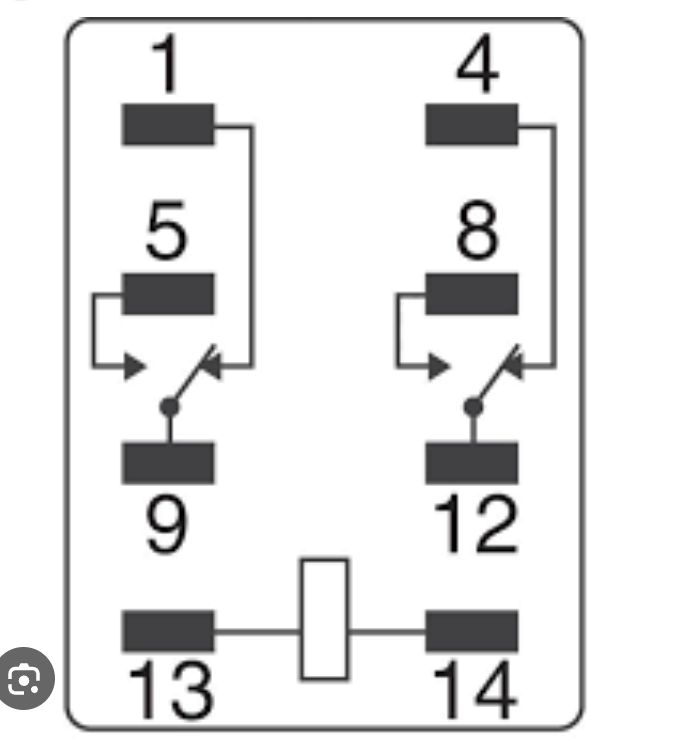

Провода от АС 220 заводить на контакты "13" и "14 +".

Для этого нужно иметь АВР 220 вольт, выключатель дополнительный после АВР.

Провод 2 жилы от реле и выключателя к пусковой кнопке генератора.

Снимаем крышку генератора. К пускойвой кнопке подходит 2 провода. Тот, что сдвоенный и идт к агрегатам мотора - не трогаем.

Как правило, снимаем верхний провод, который уходит к панели управлений, он и есть "заземление", которое замыкает (выключает) генератор.

Этот провод мы и ставим в разрыв. Тоисть, цепь проходит через наш выключатель и реле.

В реле мы две жилы подключаем на контакты "9" и "5" или "12" и "8".

Для чего нужен дополнительный выключатель после АВР? В случаи запуска генератора, когда в сети есть ток.

Как пользоваться? Ситуация: тока в сети нет. У Вас вклюен выключатель после АВР, который подпитан от городской сети.

Положение пусковой кнопи генератора значения не имеет, так как цепь разорвана. Запускаете генератор. Опускаете пусковую кнопку в нижнее положение. Это обьязательно, что бы генератор выключился, как появиться сеть.

Когда сеть появляеться, на реле контакты "5" и "9" смыкаються, сигнал пошел на выключатель, и генератор выключился.
